Đường cắt theo chiều dài lặp lại về cơ bản giải quyết được vấn đề không khớp giữa tốc độ cấp liệu và tốc độ cắt. KINGREAL STEEL SLITTER là nhà sản xuất và cung cấp dây chuyền cắt theo chiều dài có kinh nghiệm. Chào mừng bạn đến thăm nhà máy của chúng tôi ở Trung Quốc để xem máy móc, trực tuyến hoặc trực tiếp!

Video Giới thiệu về Đường cắt theo chiều dài lặp lại

Giới thiệu về đường cắt theo chiều dài lặp lại

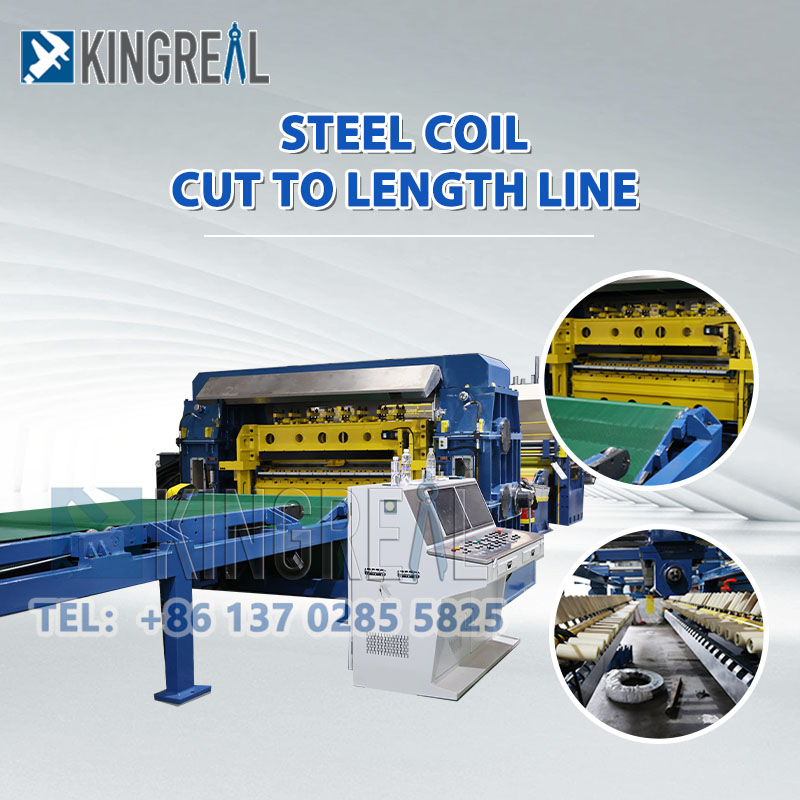

Dây chuyền cắt theo chiều dài vòng lặp được thiết kế để xử lý tự động các cuộn kim loại khổ lớn, tích hợp các quy trình cốt lõi như tháo cuộn, san phẳng và cắt để đạt được khả năng sản xuất một cửa từ cuộn nguyên liệu thô đến các tấm kim loại tùy chỉnh. Đường cắt với cầu vòng về cơ bản giải quyết được vấn đề chênh lệch tốc độ giữa cấp liệu và cắt. Thông qua điều khiển đồng bộ hóa và đệm tốc độ chính xác, hoạt động cố định độ dài của máy cắt theo chiều dài vòng lặp ổn định hơn và quá trình cắt mượt mà hơn, loại bỏ hoàn toàn các điểm yếu của các đường cắt theo chiều dài truyền thống do tốc độ không khớp, chẳng hạn như gián đoạn sản xuất và không đủ độ chính xác. Do đó, máy cắt theo chiều dài vòng cải thiện đáng kể hiệu quả sản xuất tổng thể của dây chuyền cắt theo chiều dài vòng và giảm hiệu quả tổn thất do thời gian ngừng hoạt động trong quá trình sản xuất.

Các thông số của đường cắt theo chiều dài vòng lặp

Nguyên liệu thô: Tấm mạ kẽm; Tấm cán nguội; thép cacbon

Độ dày tấm: 0,3-4,0mm

Chiều rộng tấm: 500-2000mm

Tốc độ: 0~60m/phút

Những cân nhắc về thiết kế cho đường cắt theo chiều dài lặp lại

Máy cắt theo chiều dài theo vòng đạt được sự đồng bộ hóa tốc độ và đệm giữa giai đoạn cấp liệu và cắt thông qua thiết kế kết cấu khoa học, mang lại sự đảm bảo chắc chắn cho hoạt động hiệu quả của dây chuyền cắt theo chiều dài theo vòng, luôn tập trung vào việc đảm bảo độ chính xác khi cắt và đạt được sản xuất liên tục. Về mặt thiết kế bàn, máy cắt theo chiều dài vòng lặp áp dụng phương pháp nâng thẳng đứng, kết hợp với cấu trúc bánh xe cao su bề mặt chuyển tiếp, không chỉ giúp vận chuyển và đệm vật liệu trơn tru mà còn tránh ma sát trực tiếp giữa bề mặt dải và mặt bàn một cách hiệu quả, loại bỏ các vấn đề như trầy xước và mài mòn trên bề mặt tấm từ nguồn, đảm bảo bề mặt nhẵn của tấm kim loại đã qua xử lý và đáp ứng các yêu cầu xử lý có độ chính xác cao.

Để đạt được sự đồng bộ hóa chính xác giữa cấp liệu và cắt, đường cắt theo chiều dài vòng lặp được trang bị ba cặp cảm biến quang điện có độ chính xác cao để theo dõi vị trí của dải thép trong hố vòng trong thời gian thực. Bằng cách tự động điều chỉnh độ cao nâng của cầu vòng, vật liệu được duy trì đủ trong hố. Khi tốc độ cắt của máy cắt theo chiều dài vòng lặp tăng lên, cầu vòng có thể nhanh chóng giải phóng vật liệu được lưu trữ, ngăn chặn đường cắt theo chiều dài vòng lặp dừng lại do nguồn cung cấp vật liệu không đủ. Khi tốc độ nạp quá nhanh, cầu vòng có thể kịp thời lưu trữ vật liệu dư thừa để ngăn chặn sự tích tụ và sai lệch vật liệu, đảm bảo rằng mỗi quy trình của máy cắt theo chiều dài vòng có thể được kết nối liền mạch. Nói tóm lại, thiết kế của đường cắt theo chiều dài vòng lặp giải quyết xung đột tốc độ giữa các giai đoạn khác nhau của đường cắt theo chiều dài vòng lặp thông qua bộ đệm tốc độ chính xác và kiểm soát vị trí, giúp cài đặt độ dài của đường cắt theo chiều dài vòng lặp chính xác hơn và cắt ổn định hơn, cải thiện cơ bản hiệu quả vận hành tổng thể và chất lượng sản phẩm của máy cắt theo chiều dài vòng lặp.

●Điểm mấu chốt của thiết kế đường cắt theo chiều dài vòng lặp 1) Độ sâu của vòng lặp Độ sâu móc càng lớn thì càng có thể chứa nhiều vật liệu trong hố và tốc độ cắt của máy cắt theo chiều dài móc có thể điều chỉnh được càng cao. Trong thực tế sản xuất, dây chuyền cắt theo chiều dài vòng có thể điều chỉnh linh hoạt độ sâu vòng cho các dải kim loại có thông số kỹ thuật khác nhau. Điều này đảm bảo cung cấp nguyên liệu liên tục trong quá trình cắt tốc độ cao, ngăn ngừa thời gian ngừng hoạt động do không đủ chỗ lưu trữ. Nó cũng đáp ứng nhu cầu đệm vật liệu trong quá trình cắt tốc độ thấp, cho phép sản xuất linh hoạt và thích ứng với các kích cỡ và thông số kỹ thuật lô khác nhau. 2)Thiết kế chống trầy xước Cầu vòng được lót bằng lớp lót chịu mài mòn bằng polyme cao cấp. Lớp lót này mềm nhưng có khả năng chống mài mòn, giúp giảm ma sát giữa dải và mặt bàn một cách hiệu quả. Đồng thời, phần chuyển tiếp sử dụng thiết kế con lăn dẫn hướng được bọc cao su. Bề mặt con lăn dẫn hướng được phủ bằng vật liệu polyurethane chất lượng cao, đảm bảo vận chuyển vật liệu trơn tru và ngăn chặn sự tiếp xúc cứng giữa con lăn dẫn hướng và bề mặt dải. Điều này về cơ bản giúp loại bỏ các vết trầy xước trên bề mặt, đảm bảo rằng mỗi tấm được xử lý bằng máy cắt theo chiều dài theo vòng sẽ duy trì chất lượng bề mặt tuyệt vời. 3) Phát hiện vị trí Dây chuyền cắt theo chiều dài vòng lặp được trang bị các cảm biến có độ chính xác cao (hoạt động cùng với ba cặp cảm biến quang điện) để theo dõi những thay đổi về chiều cao vòng lặp trong thời gian thực. Dữ liệu phát hiện được truyền đồng bộ về hệ thống điều khiển trung tâm của máy cắt theo chiều dài vòng lặp, đạt tốc độ tự động khớp giữa thiết bị đầu nguồn và thiết bị hạ nguồn, tạo thành điều khiển vòng kín. Khi tốc độ cắt của đường cắt theo chiều dài vòng lặp thay đổi, các cảm biến có thể nhanh chóng phát hiện sự dao động về chiều cao móc và hệ thống sẽ tự động điều chỉnh tốc độ cấp liệu để đảm bảo rằng tốc độ cấp liệu và cắt vẫn đồng bộ, tránh các vấn đề như tích tụ vật liệu, kéo giãn hoặc cung cấp không đủ, giúp máy cắt theo chiều dài vòng lặp hoạt động trơn tru và hiệu quả hơn.

Ưu điểm của máy cắt theo chiều dài vòng lặp

1) Hoạt động tốc độ cao

Dây chuyền cắt theo chiều dài vòng lặp có thể đạt được hoạt động tốc độ cao ổn định ở tốc độ 60m/phút. Kết hợp với chức năng điều chỉnh bộ đệm của cầu vòng, máy cắt theo chiều dài vòng không cần dừng thường xuyên để điều chỉnh tốc độ, đạt được khả năng cắt tốc độ cao liên tục. Đồng thời, đường cắt theo chiều dài vòng lặp giúp giảm thao tác thủ công trong suốt quá trình. Người vận hành chỉ cần cài đặt trước các thông số liên quan như chiều dài, độ dày và tốc độ cắt trên bảng điều khiển. Trong quá trình vận hành máy cắt đoạn vòng, trách nhiệm chính của họ là theo dõi tình trạng hoạt động của thiết bị và xử lý kịp thời các trường hợp khẩn cấp.

2) Độ chính xác cắt cao

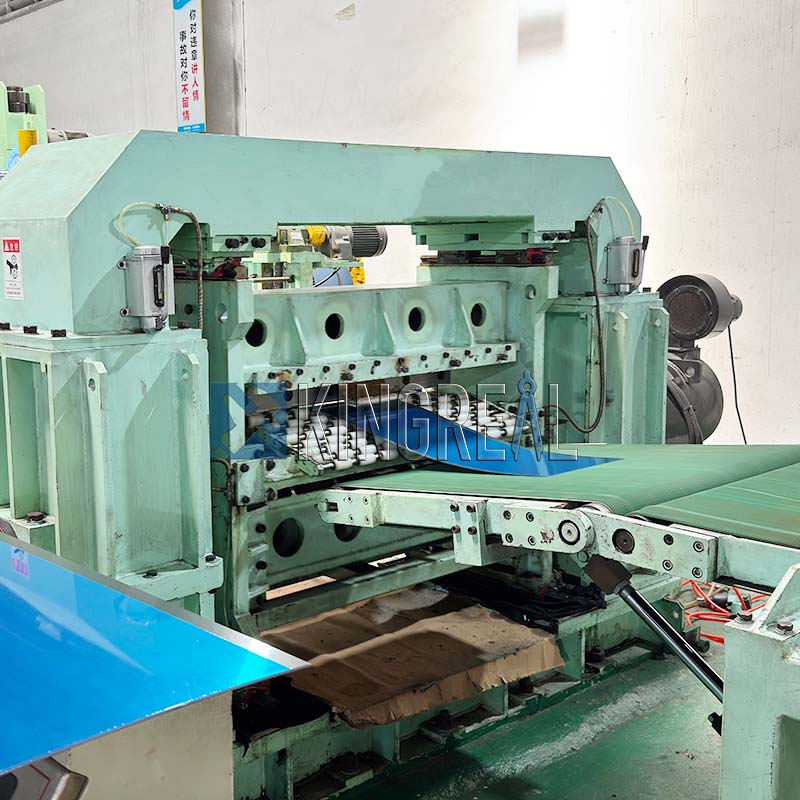

Dây chuyền cắt theo chiều dài vòng được trang bị máy định cỡ servo NC, có thể đo chính xác chiều dài của tấm kim loại cần cắt. Kết hợp với bộ truyền động động cơ servo, máy đạt được tốc độ cắt nhanh và chính xác. Đối với các tấm kim loại có độ dày khác nhau, người vận hành có thể nhanh chóng điều chỉnh khe hở lưỡi cắt thông qua giao diện người-máy, giúp vận hành thuận tiện và hiệu quả. Máy cắt theo chiều dài vòng cũng có bốn lưỡi dao có thể hoán đổi cho nhau, cho phép sử dụng lưỡi xen kẽ, kéo dài đáng kể tuổi thọ của kéo và giảm chi phí thay thế dụng cụ, tối đa hóa lợi ích kinh tế. Hơn nữa, dây chuyền cắt theo chiều dài dạng vòng sử dụng phương pháp cắt từ dưới lên, đảm bảo rằng các vệt được tạo ra trong quá trình cắt hướng lên trên, ngăn chặn hiệu quả các vệt làm trầy xước băng tải và bảo vệ băng tải của máy cắt theo chiều dài theo vòng. Đáng chú ý, khe hở cắt trên và dưới được điều chỉnh thông qua mô tơ servo AC 0,75KW và có chức năng bộ nhớ khe hở, cho phép lưu trữ các thông số khe hở cho các kim loại tấm khác nhau trong hệ thống để xử lý tiếp theo các kim loại tấm tương tự mà không cần điều chỉnh nhiều lần.

3) Vận hành hoàn toàn tự động

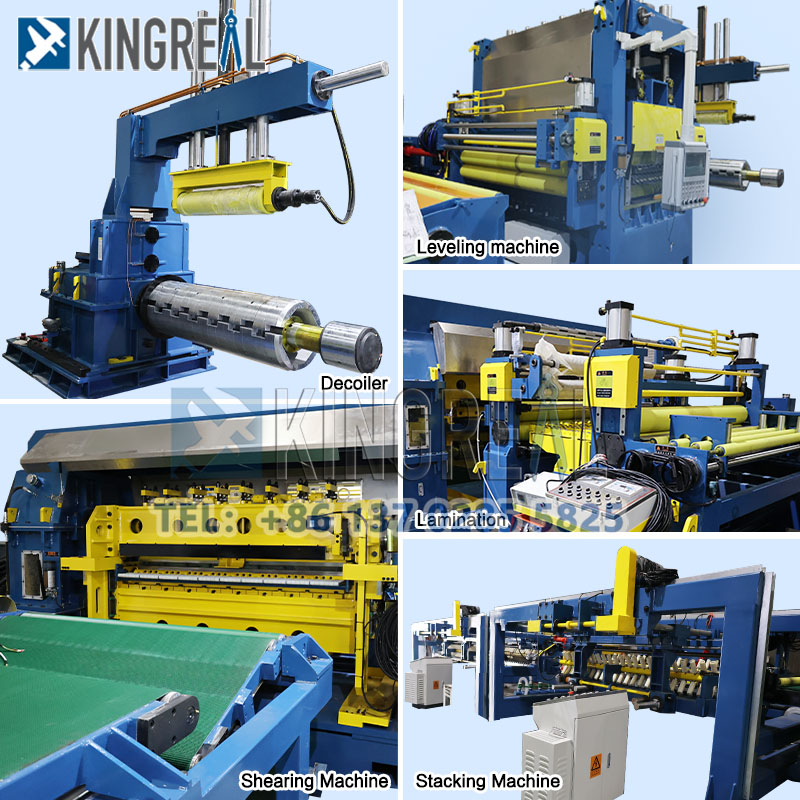

Dây chuyền cắt theo chiều dài vòng lặp tích hợp việc tháo cuộn, cân bằng, cài đặt độ dài NC, cắt thủy lực tốc độ cao và cơ chế thu thập vật liệu. Nó được bổ sung bằng các thiết bị vận chuyển, đệm, dẫn hướng, vận chuyển và dỡ tải vật liệu, tạo thành một dây chuyền sản xuất tự động hoàn chỉnh. Không cần can thiệp thủ công vào kết nối giữa các quy trình, thực sự đạt được hoạt động hoàn toàn tự động. Máy cắt theo chiều dài vòng lặp sử dụng điều khiển tập trung PLC và được trang bị hệ thống điều khiển điện của thương hiệu nổi tiếng như Yaskawa, đảm bảo hoạt động ổn định và đáng tin cậy. Nó có thể tự động hoàn thành toàn bộ quá trình từ tháo cuộn và san phẳng nguyên liệu thô đến cài đặt độ dài, cắt và thu thập nguyên liệu theo nhu cầu sản xuất.

Các đường cắt theo chiều dài tùy chỉnh hơn

Dây chuyền cắt theo chiều dài được trang bị máy san phẳng kép	Dây chuyền cắt theo chiều dài được trang bị máy xếp chồng kép	Dây chuyền cắt theo chiều dài được trang bị thiết bị cán màng

KINGREAL STEEL SLITTER cung cấp các giải pháp sản xuất dây chuyền cắt theo chiều dài toàn diện cho khách hàng ở Ấn Độ, Indonesia, Nga, Brazil và các quốc gia khác. Để được báo giá, vui lòng liên hệ KINGREAL STEEL SLITTER!
