Đường cắt cắt theo chiều dài là gì? Máy cắt kim loại tấm KINGREAL thường được sử dụng để trang trí, san phẳng và cắt các cuộn dây bằng các vật liệu và độ dày khác nhau theo chiều rộng do khách hàng chỉ định. Độ dày cuộn phổ biến dao động từ 0,3-3mm, với các thiết kế sản xuất khác nhau cho các nguyên liệu thô và yêu cầu sản xuất khác nhau. Xin vui lòng gửi yêu cầu của bạn đến KINGREAL!
KINGREAL STEEL SLITTER hoạt động trong lĩnh vực sản xuất thiết bị gia công cuộn dây, cung cấp cho khách hàng nhiều dịch vụ về thiết kế, sản xuất và bán hàng. Các sản phẩm đặc biệt nhất là Máy rạch cuộn và máy cắt theo chiều dài Những máy này được sử dụng rộng rãi để rạch, cắt hoặc đục lỗ các tấm kim loại thành các kích cỡ và hình dạng khác nhau.
Máy cắt cuộn tấm KINGREAL STEEL SLITTER được sử dụng để tháo cuộn, san phẳng, cấp liệu, cắt theo chiều dài, cắt tỉa và xếp chồng các cuộn kim loại, các vật liệu áp dụng bao gồm cuộn nhôm, thép không gỉ, thép cán nguội, thép cán nóng, PPGI, dải đồng và các vật liệu khác, đảm bảo độ chính xác theo đường chéo của đường cắt là .50,50 mm và tốc độ tối đa có thể làcao tới 80M/phút.
Độ dày khác nhau của cuộn, vật liệu và chiều rộng cắt sẽ ảnh hưởng trực tiếp đến thiết kế của máy rạch tấm kim loại. Độ dày phổ biến của cuộn dây là 0,3-3MM và chiều dài cắt phổ biến là 1200-1600MM, đây là một trong những yêu cầu sản xuất của hầu hết khách hàng. Đồng thời, KINGREAL cũng có thể tùy chỉnh thiết kế theo nhu cầu sản xuất cụ thể của khách hàng, hoặc chọn máy rạch cuộn tùy chỉnh hoàn toàn tự động hạng nặng hoặccuộn dây nhỏ gọn cắt theo chiều dài.
Với hơn 20 năm kinh nghiệm trong sản xuất và kinh doanh, KINGREAL STEEL SLITTER đã bán thành công các dòng máy cắt của mình cho các quốc gia nhưẢ Rập Saudi, Ấn Độ và Nga, và có thể cung cấp các giải pháp tối ưu và dịch vụ hậu mãi.Chào mừng bạn đến liên hệ với chúng tôi.
(Bạn có thể bấm vào đây để tải xuống)

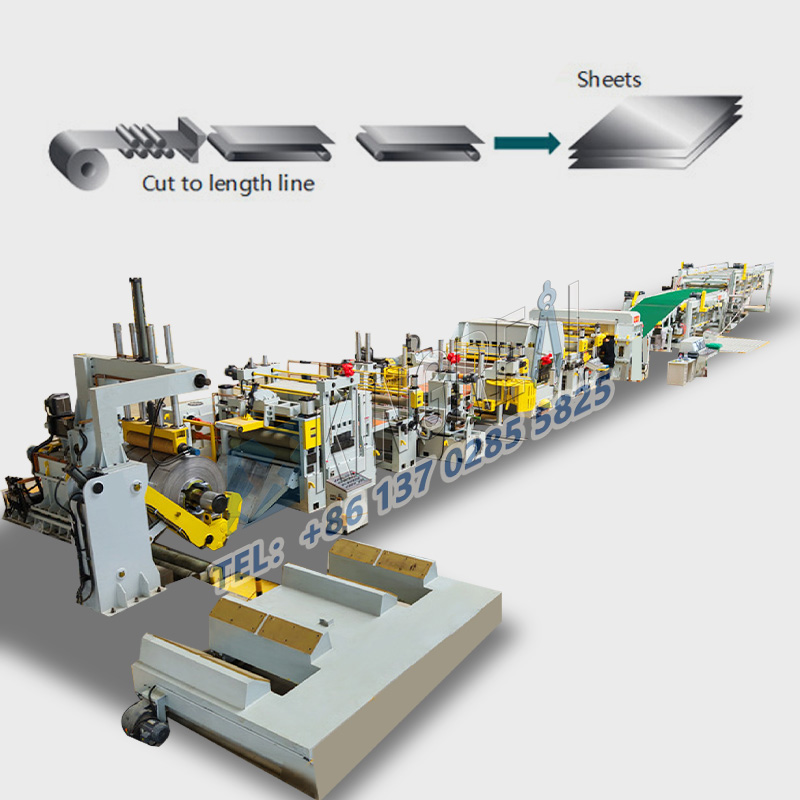

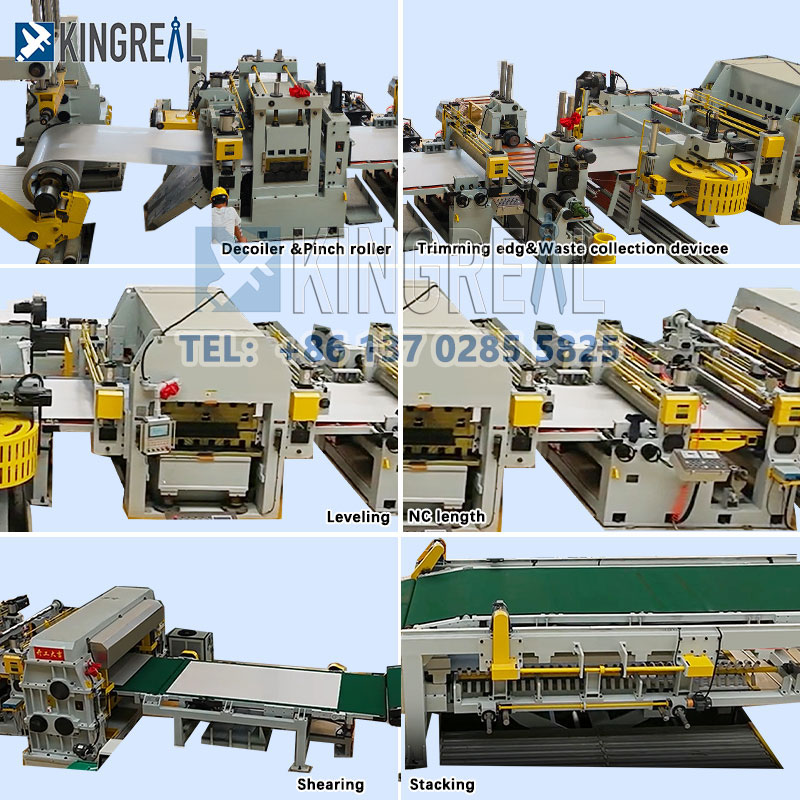

Xe đẩy cuộn → Bộ trang trí → Kẹp con lăn cấp liệu → Thiết bị san lấp mặt bằng có độ chính xác cao → Cắt chiều dài cố định → Bàn dỡ hàng / Bàn xếp tự động
Chất liệu cuộn dây |
Thép Chrome, tấm sắt mạ kẽm, tấm nhôm mạ kẽm
|
cuộn dâyĐộ dày |
0,12-20mm
|
Chiều rộng cuộn dây |
1300mm
|
ID cuộn dây |
Φ508mm
|
Cuộn dây OD |
Φ1600mm
|
MaxCoilTrọng lượng |
10.000kg |
Độ chính xác cho ăn |
Chiều dài 1000±0,3mm, Đường chéo 1000±0,5mm |
Cắt theo tốc độ đường dài |
Có thể điều chỉnh 0-80m/phút |
Đặc điểm kỹ thuật khí nén |
5 kg/cm2 |
Kích thước ngăn xếp |
Chiều rộng tối thiểu 500mm, Chiều rộng tối đa 1300mm ;Chiều dài tối thiểu 1200mm, tối đa |
Kích thước khác |
Chiều dài: 5000mm; Chiều cao: 20-400mm
|
Tốc độ cho ăn và cắt |
1m<30m/phút hoặc phụ thuộc vào chiều dài sản phẩm
|
Hướng máy |
từ trái sang phải (Đang xác nhận) |
Tổng công suất lắp đặt |
Khoảng 35KW
|
- Xe đẩy cuộn dây
- Máy trang trí thủy lực
- Hướng dẫn vào cửa
- Máy san phẳng cao 4/6
- Cầu vòng
- Ròng rọc dẫn hướng bên
- Máy nắn thẳng cấp liệu bằng servo CNC
- Hệ thống đo lường
- Máy cắt
- Bàn băng tải
- Thiết bị dỡ hàng bằng khí nén
- Bàn nâng thủy lực
- Tháo dỡ xe
- Hệ thống thủy lực
- Hệ thống khí nén
- Hệ thống điện điều khiển PLC
Chức năng: Nó được sử dụng để san lấp mặt bằng vật liệu và cấp liệu theo chiều dài cố định.
Cấu trúc chính: con lăn cân bằng, bộ phận điện, cụm con lăn áp lực ngược, cụm ghế hỗ trợ nạp và xả.
Con lăn san lấp mặt bằng: Thép xử lý nhiệt Gcr15 được tôi và tôi luyện, sau đó được xử lý bằng xử lý tần số cao. Sau hai lần mạ điện và mài hình trụ, bề mặt bóng và không còn dấu vết, độ cứng đạt HRC62 độ trở lên. Đường kính của trục cân bằng là ø100mm. Điều chỉnh thủ công bánh răng sâu để nâng con lăn cân bằng.
Chức năng: Nó được sử dụng để cắt các vật liệu có chiều dài cố định.
Cấu trúc chính: khung chính, lưỡi dao, ly hợp khí nén, bộ phận điện, v.v.
Khung chính: Toàn bộ khung được hàn bằng thép kết cấu carbon chất lượng cao và được ủ sau khi hàn.
Lưỡi dao: Lưỡi dao được làm bằng vật liệu Cr12, độ cứng xử lý nhiệt đạt HRC62 độ và có thể thay thế lưỡi cắt bốn mặt.
Cấu trúc ly hợp khí nén: thay đổi phương pháp phanh cơ học truyền thống, độ ồn thấp, tuổi thọ dài và chính xác.
Chức năng: Dùng để vận chuyển vật liệu.
Cấu trúc chính: khung, hệ thống thủy lực, bệ lăn xả, v.v.
Khung: Nó được hàn bằng thép carbon, ổn định và chắc chắn. Thiết kế kiểu cắt kéo, trụ được kéo căng và nâng lên.
Bệ nâng để xả: Động cơ dầu dẫn động bánh xích truyền động để dẫn động trống quay để truyền vật liệu xả.

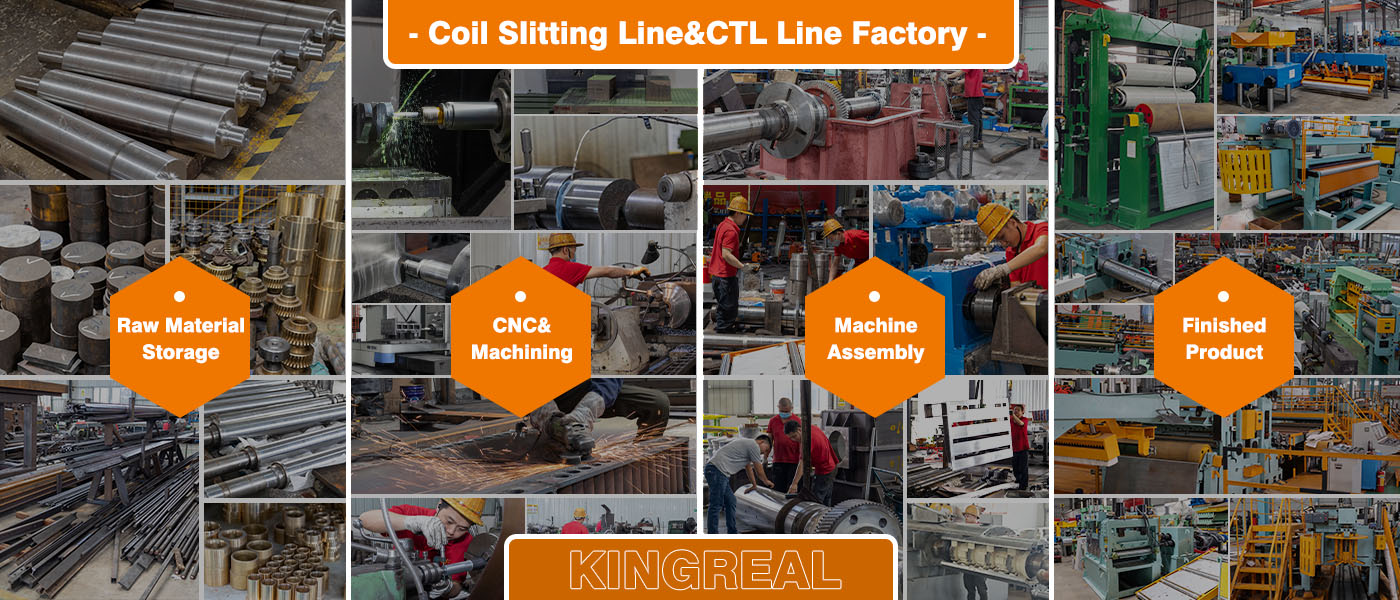

KINGREAL STEEL SLITTER đã thiết lập một quy trình kiểm soát chất lượng nghiêm ngặt để đảm bảo rằng mọi bước sản xuất đều đáp ứng các tiêu chuẩn và yêu cầu. Điều này bao gồm việc thu mua nguyên liệu thô, quy trình sản xuất, lắp ráp, thử nghiệm, v.v. Để đảm bảo rằng mọi bộ phận của máy đều đáp ứng các tiêu chuẩn chất lượng.
Nó cũng đã thông qua chứng nhận chứng chỉ CE quốc tế.
