Cuộn dây CR cắt theo chiều dài - KINGREAL SLITTER

Cuộn dây CR cắt theo chiều dài - KINGREAL SLITTER được thiết kế để cắt chính xác theo chiều dài các vật liệu cán nguội có độ dày phổ biến từ 0,3 đến 3MM. Hơn 20 năm kinh nghiệm sản xuất có thể cung cấp các giải pháp sản xuất đa dạng, vui lòng liên hệ với chúng tôi!

Gửi yêu cầu    Tải xuống PDF

Mô tả Sản phẩm

Video hiển thị cuộn CR cắt theo chiều dài - KINGREAL SLITTER:


Mô tả dây chuyền sản xuất:

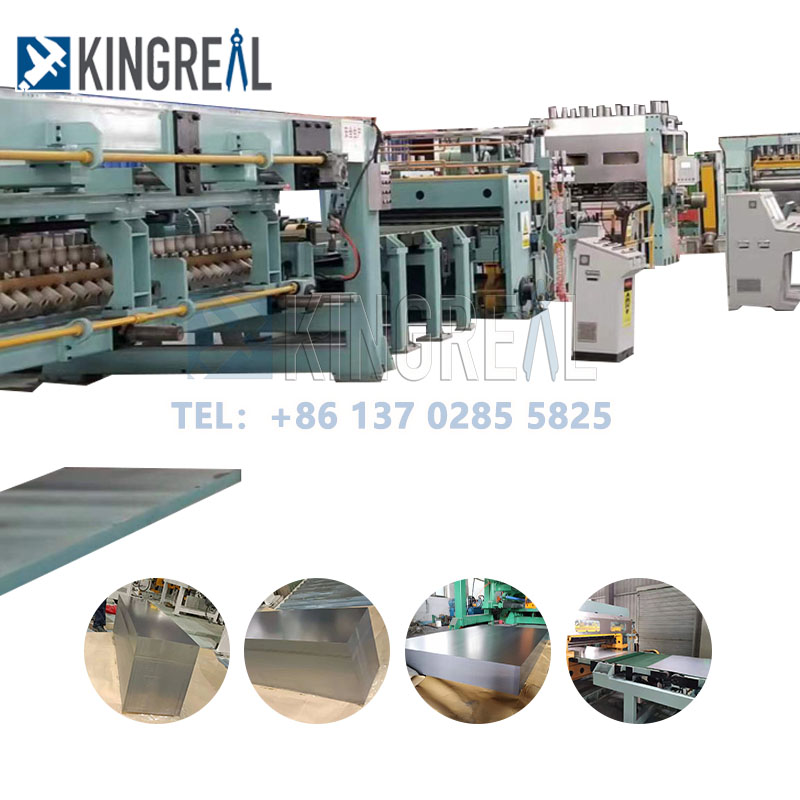

Dây chuyền cắt cuộn theo chiều dài KINGREAL SLITTER CR là dây chuyền được thiết kế đặc biệt để xử lý các cuộn kim loại từ cuộn ban đầu thông qua một loạt các quy trình như tháo cuộn, cân bằng, cắt theo chiều dài, cắt tỉa và xếp chồng để có được chiều dài tấm xác định kim loại. Nó đáp ứng các yêu cầu sản xuất khác nhau của khách hàng:


-Nguyên liệu:

Thép cán nóng, thép cán nguội, thép mạ kẽm, thép mạ màu, thép cường độ cao, thép không gỉ, nhôm, đồng và hợp kim;

-Phạm vi độ dày:

Thiết bị nhẹ: 0,3-3MM.

Thiết bị trung bình: 3-6MM

Thiết bị nặng: 6-20MM


coil cut to length line

Quy trình làm việc:


metal cut to length machine

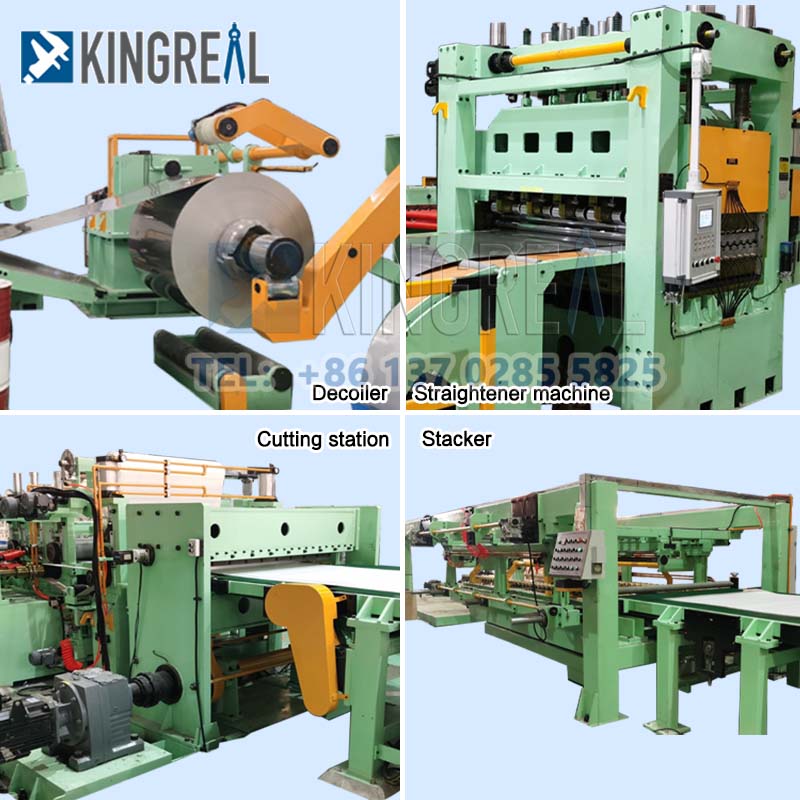

Xe đẩy hàng-- Bộ trang trí thủy lực --  Ép & dẫn hướng thủy lực-- Máy ép tóc có độ chính xác cao -- Máy cắt theo chiều dài -- Máy xếp chồng tự động -- Hệ thống điều khiển điện -- Hệ thống thủy lực


Tùy chọn cấu hình:


KINGREAL SLITTER, với tư cách là nhà cung cấp dây chuyền cắt theo chiều dài cán nguội với hơn 20 năm kinh nghiệm sản xuất, cam kết cung cấp cho khách hàng các giải pháp thiết kế đa dạng để đáp ứng các nhu cầu sản xuất khác nhau của họ.


Dây chuyền cắt theo chiều dài có khả năng kết hợp các thành phần khác nhau theo yêu cầu của khách hàng để gia công và sản xuất cuộn kim loại, đồng thời mỗi dây chuyền cần tính đến nguyên liệu thô, độ dày và nhu cầu gia công của cuộn để phù hợp với các thành phần. Phần tùy chọn phổ biến nhất:


- Máy ép tóc

San lấp mặt bằng chính xác; san lấp mặt bằng thô; san lấp mặt bằng kép

metal straightener machine

- Thiết bị cắt tỉa

Trimming device

- Tự động xếp chồng

stacker machine

Thông số kỹ thuật:

Nguyên liệu thô
GI, CR, CS
Độ dày tấm
0,3-4,0mm
Chiều rộng tấm
500-2000mm
Đường kính ngoài của cuộn dây
φ2200mm
Đường kính bên trong của cuộn dây
508mm;610mm
Tốc độ cắt
0-60m/phút (có thể điều chỉnh)
Tốc độ luồng
0-15m/phút
Quyền lực
380V/50Hz/3Ph
Tổng công suất
~200Kw

Chi tiết thành phần chính:

trang trí

Với sự hỗ trợ của thiết bị này, cuộn thép chịu lực có thể được kẹp và mở để đạt được chức năng tháo cuộn căng. Thân khung, trục quay, hệ thống truyền động, hệ thống vật liệu ép, hệ thống căng, hệ thống bôi trơn và hệ thống thủy lực là các bộ phận cấu thành của nó.

Cơ chế truyền động: Cơ cấu ly hợp thực hiện việc phân tách công suất trong quá trình tháo cuộn thông thường và xả vật liệu thụ động. Trục quay của bộ tháo cuộn được động cơ đẩy để quay, thực hiện việc mở ra cuộn thép và nạp đầu.

Hệ thống nâng và co lại: Thanh trượt hình nêm và bệ trượt trên trục chính tạo ra sự dịch chuyển nhờ lực căng do xi lanh tăng và co lại tạo ra, do đó thực hiện được sự tăng lên.


decoiler

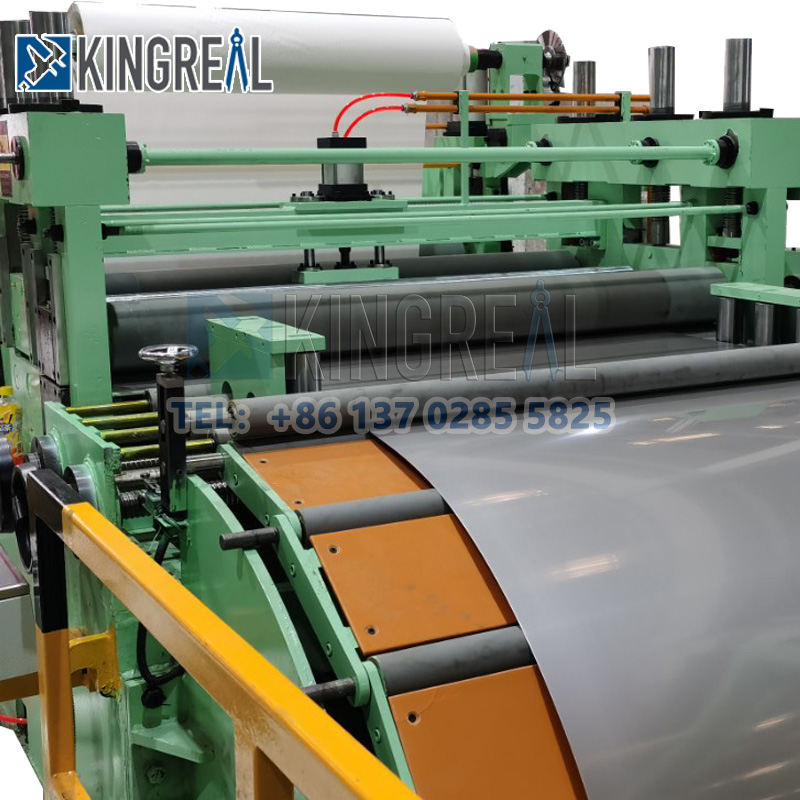

Máy san lấp mặt bằng có độ chính xác cao

Cấu trúc và mục đích: San lấp mặt bằng tấm thép không đồng đều là mục đích dự định của nó. Máy san lấp mặt bằng sử dụng kết cấu con lăn sáu lớp. Để đạt được hiệu quả san lấp mặt bằng tốt nhất, mỗi con lăn san lấp mặt bằng được xử lý thông qua việc tiện, ủ, mạ crom và mài chính xác. Với khớp nối vạn năng, hộp số phân phối dẫn động các con lăn cân bằng một cách độc lập, cho phép một máy quay cả về phía trước và phía sau.



coil cut to length

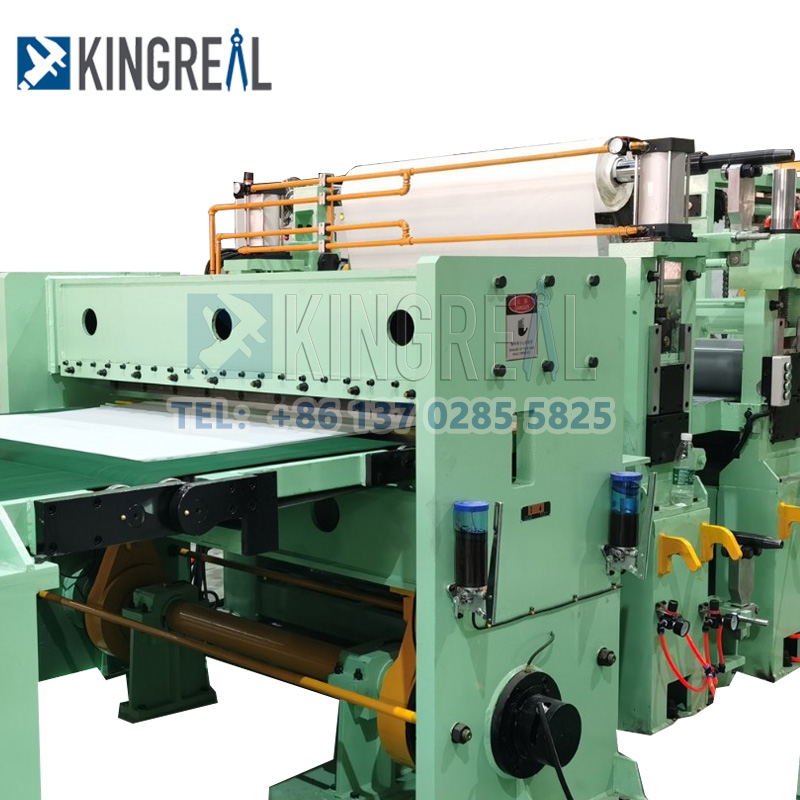

Máy cắt theo chiều dài

1. Trọng lượng của thiết bị đơn vị: hơn 600 tấn, kết cấu phức tạp, khó chế tạo, độ chính xác lắp ráp cao, mức độ điều khiển tự động hóa cao.

2. Độ song song của lưỡi cắt: Độ song song 0,1mm được đảm bảo ở lưỡi cắt trên và dưới có chiều dài tối đa 5,2m.

3. Độ hở của lưỡi cắt: ở độ hở của lưỡi cắt tối thiểu là 0,45 mm để đảm bảo độ cắt an toàn và ổn định.

4. Thời gian cắt và độ chính xác: trong 3,6 giây thời gian cắt thuần đối với tấm thép dày 50 mm, rộng 5 mét cho độ chính xác cao, chất lượng cắt cao

Những ưu điểm kỹ thuật của thiết bị bao gồm:

Các tính năng khung có độ cứng cao, biến dạng thấp mang lại khả năng cắt ổn định và cải thiện đáng kể chất lượng cắt.

Công nghệ băng tải con lăn dao động quá cân bằng với truyền động độc lập giúp giảm biến dạng uốn của tấm thép và cải thiện chất lượng cắt. Cấu trúc bôi trơn dầu mỏng, bảo vệ phớt cung điện dầu và ứng dụng vật liệu tự bôi trơn để đơn giản hóa cấu trúc và cải thiện tuổi thọ của các bộ phận bị mài mòn.


coil cut to length line

Tại sao chọn chúng tôi:

- Kinh nghiệm sản xuất dự án sâu rộng (trên 20 năm)

- Giải pháp sản xuất hoàn chỉnh

- Đội ngũ kỹ thuật và đội ngũ hậu mãi

-Triển lãm trong nước và quốc tế


KINGREAL FACTORY
