Để tối đa hóa lợi ích của khách hàng, vào năm 2023, Máy cắt theo chiều dài thiết kế mới đã thiết kế một dây chuyền cắt theo chiều dài kim loại mới, có khả năng cắt bay tốc độ cao hoàn toàn tự động và xếp chồng tự động.
Video Giới thiệu về Máy cắt theo chiều dài thiết kế mới năm 2023:
Máy cắt theo chiều dài là gì?

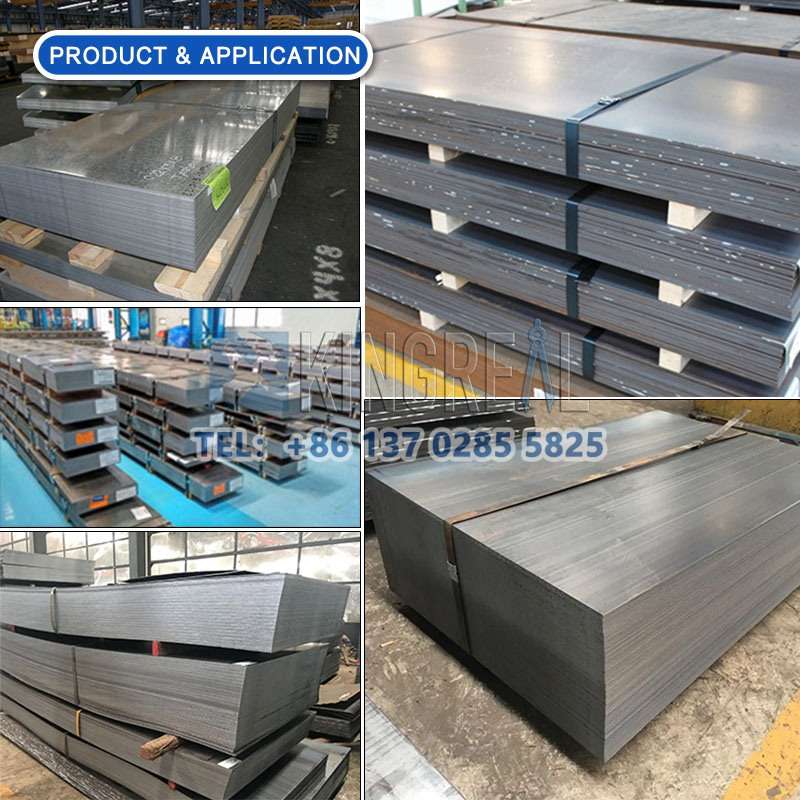

Để sử dụng trong quá trình gia công kim loại tiếp theo, máy cắt theo chiều dài kim loại KINGREAL được thiết kế để cắt các cuộn kim loại có độ dày khác nhau thành các tấm có chiều rộng cụ thể.
Để đảm bảo dây chuyền sản xuất hoạt động hiệu quả, dây chuyền sản xuất cắt theo chiều dài thường bao gồm nhiều loại công cụ sản xuất. Kim loại có độ dày4-10 triệuhoặc dày hơn thường được xử lý bằng cách sử dụng các đường cắt kim loại theo chiều dài.
Thiết kế mới của chúng tôi là gì?

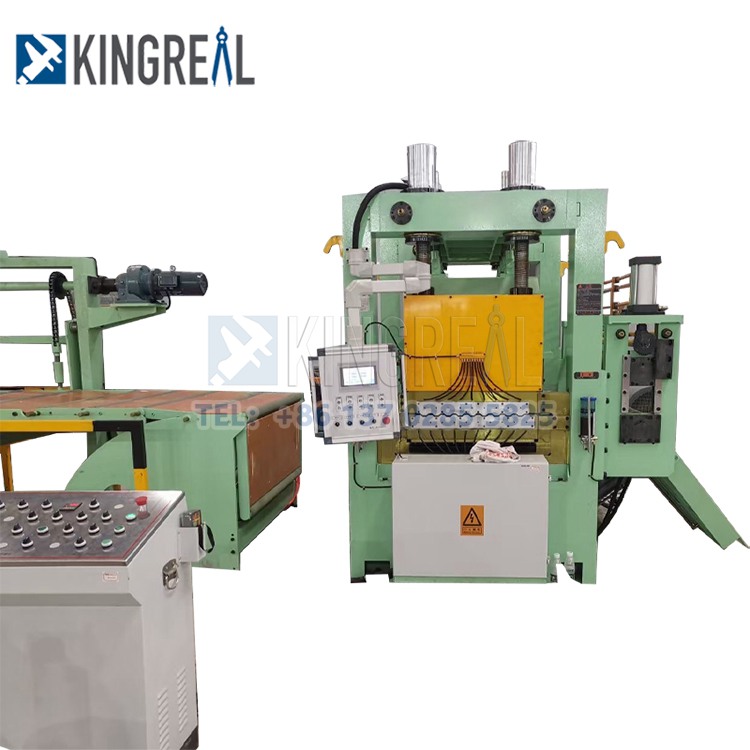

Để tăng tốc độ sản xuất của dây chuyền, KINGREAL đã thiết kế và tối ưu hóa máy cắt bay, có khả năng cắt với độ chính xác không bị gián đoạn và tăng tốc độ từ20m/phút lên tới 80m/phút.
Việc cắt nhanh có những yêu cầu rất chuyên biệt về chất lượng và thiết kế của bộ phận, vừa đảm bảo chất lượng sản phẩm vừa tăng tốc độ sản xuất.
Phần cuối cùng của dây chuyền CTL có thể được trang bị tùy chọn thiết bị xếp chồng tự động, cho phép xếp chồng các tờ giấy một cách tự động. Giảm chi phí lao động và nâng cao hiệu quả sản xuất.
Màn hình HMI là hệ thống điều khiển điện tử của Mitsubishi, Yaskawa, Siemens, Baumiller, Delta, Schneider và các thương hiệu hàng đầu khác.
Quy trình làm việc của máy cắt theo chiều dài:

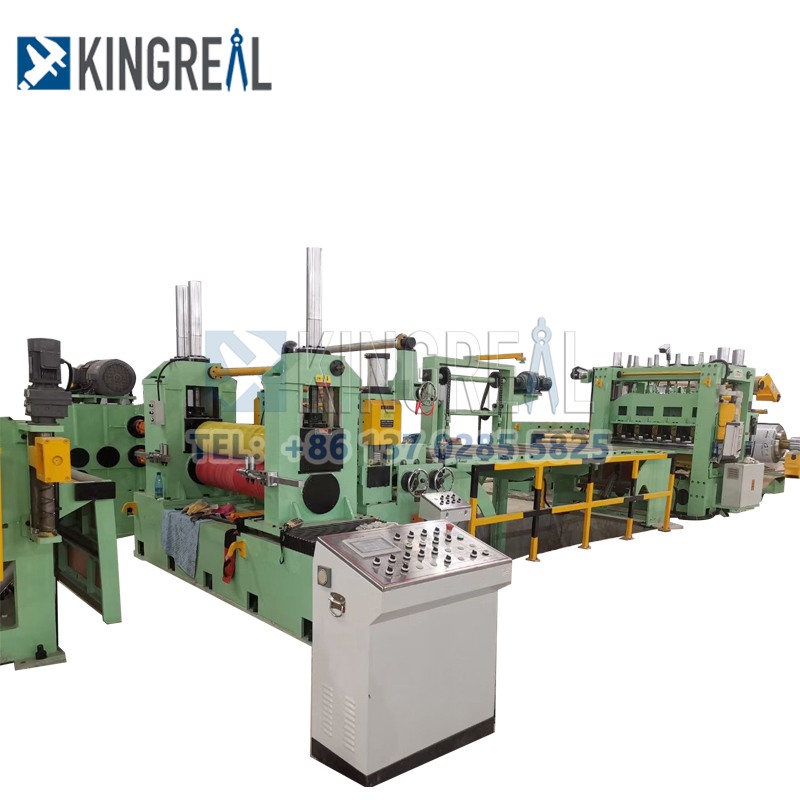

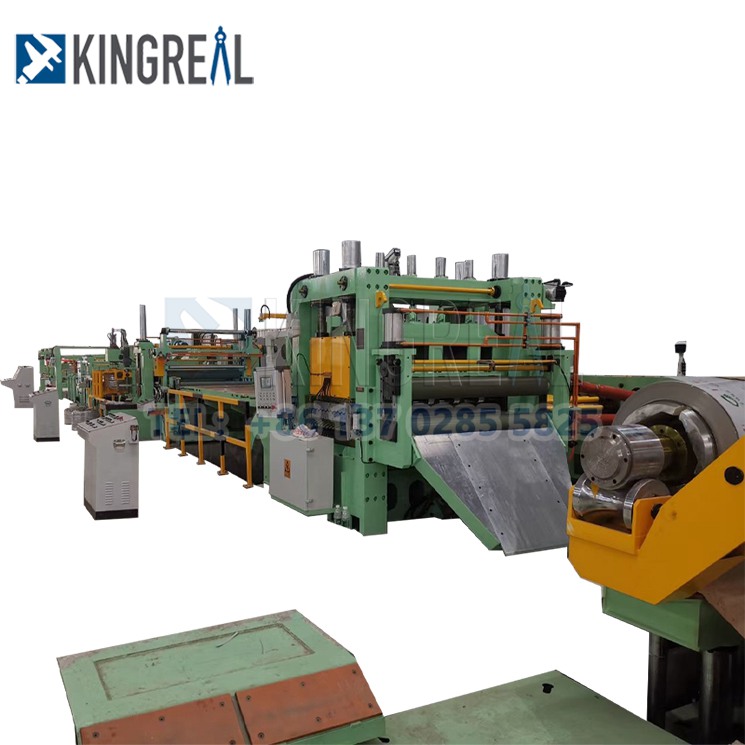

Bộ trang trí thủy lực → Con lăn nạp kẹp → Máy ép tóc có độ chính xác cao → Máy cắt bay → Bàn dỡ hàng / Bàn xếp tự động
Các yếu tố chính của đường cắt theo chiều dài
Công suất tối đa của công xôn thủy lực KINGREAL để tháo cuộn và đỡ cuộn dây là 15 tấn.
Bộ tháo cuộn có thể thu vào và phù hợp với đường kính bên trong của cuộn dây nhờ các xi lanh thủy lực. Nó có một cánh tay đúc hẫng kèm theo.
Để cấp liệu tốc độ cao và điều chỉnh kiểm soát độ dài chính xác, máy san lấp mặt bằng KINGREAL được điều khiển bằng mô tơ servo. Điều khiển lập trình được sử dụng để vận hành bảng điều khiển.
Hệ thống truyền động: băng tải đồng bộ tới con lăn cấp liệu, động cơ servo 15KW, truyền động giảm tốc chính xác
Các thành phần của hệ thống khí nén bao gồm nguồn khí (do người yêu cầu cung cấp), các bộ phận xử lý nguồn khí, salennoid, các đường ống và xi lanh liên quan, v.v.
Vật liệu chất lượng cao được sử dụng để tạo ra salennoid và các thành phần khác.
Thông số kỹ thuật: Công suất nguồn khí: 1m3/phút, dải áp suất: 0,4–0,6Mpa.
Thông số kỹ thuật của máy cắt theo chiều dài
|
Loại máy |
Cắt theo chiều dài |
|
Vật liệu cuộn |
Cuộn dây kim loại (khác có thể được tùy chỉnh |
|
Độ dày cuộn |
0,5-10mm |
|
Chiều rộng cuộn dây |
600-2000mm |
|
Đường kính trong của cuộn dây |
500/610mm |
|
Đường kính ngoài của cuộn dây |
2000mm |
|
Cắt nhanh |
10-70m/phút |
|
Cắt theo chiều dài |
±1,5 mm |
|
Cắt theo phạm vi chiều dài |
500 ~ 4000mm |
|
Độ phẳng của tấm san lấp mặt bằng |
≤ ± 1,5mm / m2 |
Tận dụng tốt đường cắt kim loại theo chiều dài
- Cuộn dây phải được đặt đúng vị trí để duy trì sự cân bằng trọng lượng. Trước khi có thể đặt lại, xe đẩy cuộn phải cố định và siết chặt cuộn dây vào bộ trang trí.
- Để ngăn đầu cuộn dây bật ra, hãy ấn đầu cuộn dây bằng con lăn kéo trước khi mở gói cuộn dây.
- Người vận hành không được đứng trên cuộn dây khi máy đang hoạt động.
