trong mộtdây chuyền rạch thép hoàn toàn tự động, cánh tay lưu trữ cuộn dây quay kiểu chữ thập đóng vai trò then chốt, giúp đảm bảo chuyển động và xử lý trơn tru các cuộn dây kim loại khi chúng chảy qua các giai đoạn xử lý khác nhau. Nó là một trong những thành phần phụ trợ cốt lõi cho phép sản xuất liên tục, hiệu quả cao trong các máy rạch thép hoàn toàn tự động. Khi thiết kế dây chuyền xẻ thép hoàn toàn tự động, KINGREAL STEEL SLITTER thường kết hợp thành phần này để nâng cao mức độ tự động hóa trong toàn bộ quá trình sản xuất và giảm thiểu nhu cầu can thiệp thủ công.
Cánh tay lưu trữ cuộn dây quay vòng loại chéo là thành phần cốt lõi để lưu trữ và xử lý cuộn dây, được thiết kế đặc biệt để bổ sungmáy rạch thép hoàn toàn tự động. Chức năng chính của chúng là lưu trữ có trật tự và xử lý hiệu quả các cuộn thành phẩm ngay sau khi chúng được xử lý bằng dây chuyền rạch thép hoàn toàn tự động; đồng thời, chúng có thể hỗ trợ việc lưu trữ và vận chuyển tạm thời các cuộn nguyên liệu thô. Chúng đóng vai trò như một trung tâm quan trọng, kết nối các giai đoạn khác nhau của quy trình rạch—bao gồm cắt, cuộn lại và đóng gói—để đảm bảo quy trình làm việc liền mạch. Thiết kế kết cấu của cánh tay chứa cuộn dây quay kiểu chữ thập được thiết kế tỉ mỉ phù hợp với nhu cầu sản xuất của máy rạch thép hoàn toàn tự động; thường bao gồm cánh tay hoặc dầm quay, chức năng cốt lõi của nó là cố định và xoay cuộn dây để tạo điều kiện thuận lợi cho việc lưu trữ tạm thời hoặc các bước xử lý tiếp theo—chẳng hạn như đóng gói và vận chuyển—do đó đảm bảo luồng sản xuất không bị gián đoạn.
Để phù hợp với các đặc tính sản xuất tự động của dây chuyền xẻ thép hoàn toàn tự động, thiết kế của cánh tay chứa cuộn dây quay kiểu chéo ưu tiên khả năng tương thích với các bộ phận khác của máy. Điều này đảm bảo nó có thể dễ dàng tích hợp với thiết bị xử lý và xử lý để tạo thành một hệ thống sản xuất tự động khép kín hoàn chỉnh.
Để đáp ứng các yêu cầu điều khiển tự động của dây chuyền xẻ thép hoàn toàn tự động, cánh tay lưu trữ cuộn dây quay kiểu chữ thập được điều khiển bởi hệ thống điều khiển động cơ và được hỗ trợ bởi PLC. Cấu hình này cho phép định vị chính xác và xoay cuộn linh hoạt, đồng bộ hoàn hảo với nhịp sản xuất của dây chuyền xẻ thép hoàn toàn tự động.
TRONGmáy rạch thép hoàn toàn tự động, vị trí lắp đặt và thiết kế kết cấu của cánh tay chứa cuộn dây quay kiểu chữ thập được tối ưu hóa đặc biệt phù hợp với quy trình sản xuất của máy rạch thép hoàn toàn tự động. Mục tiêu cốt lõi là giải quyết các thách thức liên quan đến việc xả, lưu trữ và vận chuyển cuộn thành phẩm trong quá trình sản xuất, từ đó nâng cao hiệu quả sản xuất chung của dây chuyền xẻ thép hoàn toàn tự động. Cụ thể, bộ phận cánh tay lưu trữ cuộn dây quay vòng kiểu chữ thập được đặt ở phía sau xe đẩy xả của máy rạch thép hoàn toàn tự động. Nó hoạt động phối hợp với xe thu hồi và xe đẩy dỡ hàng, tạo ra một giao diện chính xác giữa hoạt động rạch và các giai đoạn xử lý thành phẩm tiếp theo, và cuối cùng đảm bảo rằng quy trình sản xuất của dây chuyền rạch thép hoàn toàn tự động vẫn liên tục và không bị gián đoạn. Mục tiêu chính đằng sau thiết kế của các kỹ sư KINGREAL STEEL SLITTER về bộ phận cụ thể này dành cho máy rạch thép hoàn toàn tự động là cho phép chuyển ngay các cuộn thép thành phẩm lên giá quay sau khi đầu đuôi của chúng đã được cố định chắc chắn.
Điều này cho phép bộ thu hồi của máy rạch thép hoàn toàn tự động bắt đầu cuộn cuộn tiếp theo trong thời gian thực—mà không cần phải chờ cần cẩu trên cao vận chuyển thành phẩm—do đó giảm cơ bản thời gian ngừng hoạt động do sự chậm trễ liên quan đến cần trục và loại bỏ sự can thiệp từ các hoạt động đóng gói xuôi dòng. Do đó, điều này làm tăng hiệu quả thời gian hoạt động thực tế của dây chuyền xẻ thép hoàn toàn tự động và tăng năng lực sản xuất theo giờ. Hơn nữa, việc triển khai giá đỡ chứa cuộn dây quay kiểu chữ thập giúp giải phóng cần trục trên không khỏi bị ràng buộc với nhịp sản xuất của máy rạch thép hoàn toàn tự động, cho phép lập kế hoạch và triển khai linh hoạt hơn cho các nhiệm vụ nâng hạng nặng khác. Điều này tiếp tục tối ưu hóa cách bố trí sản xuất và sử dụng thiết bị của xưởng, đảm bảo quy trình sản xuất suôn sẻ và hiệu quả hơn cho dây chuyền xẻ thép hoàn toàn tự động.

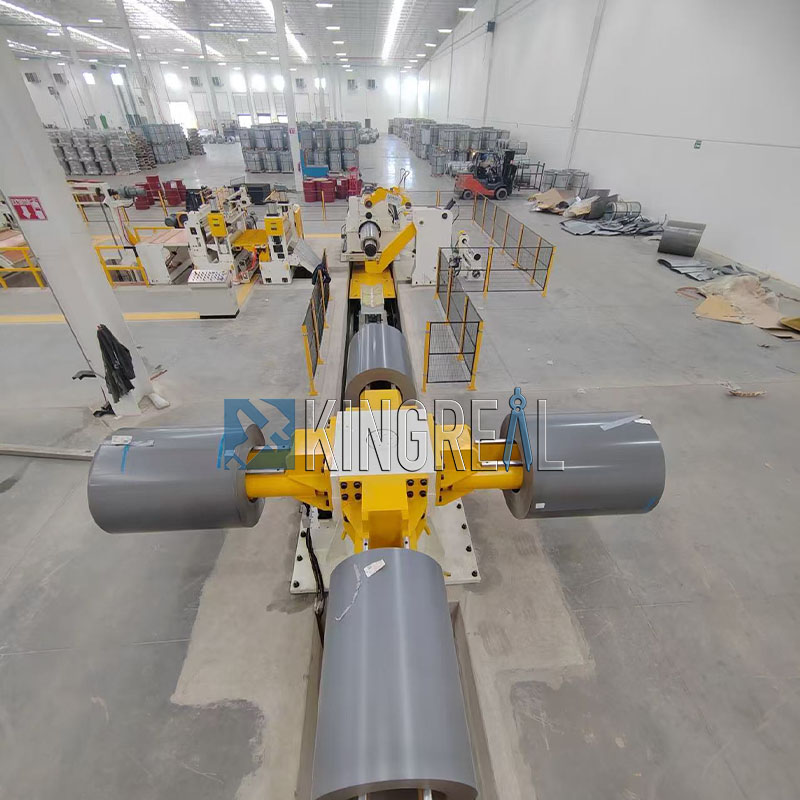

Phù hợp với các yêu cầu tải trọng cụ thể và môi trường hoạt động của máy rạch thép hoàn toàn tự động, cấu trúc và tính năng của giá đỡ chứa cuộn dây quay kiểu chữ thập đã được thiết kế tỉ mỉ. Nó sử dụng cấu hình giá đỡ xoay hai mặt "hình chữ thập" (180 độ), với khả năng chịu tải một mặt đạt tới 16 tấn. Điều này cho phép nó dễ dàng xử lý các cuộn kim loại nặng, lớn được xử lý bằng máy rạch thép hoàn toàn tự động, đáp ứng hoàn hảo các nhu cầu khắt khe của các ứng dụng công nghiệp nặng, chẳng hạn như gia công thép. Giá đỡ lưu trữ cuộn dây quay kiểu chữ thập được trang bị bốn cánh tay lưu trữ, có khả năng giữ đồng thời nhiều cuộn dây thành phẩm được xử lý bằng dây chuyền rạch thép hoàn toàn tự động. Điều này càng nâng cao khả năng sản xuất liên tục của dây chuyền và ngăn ngừa thời gian ngừng hoạt động do tích tụ thành phẩm. Về công suất, chuyển động quay của giá đỡ được dẫn động bởi động cơ thủy lực thông qua hệ thống truyền động bánh răng. Cơ chế này đảm bảo hoạt động trơn tru và nguồn điện dồi dào, đảm bảo chuyển động quay chính xác và hiệu quả. Giá đỡ hỗ trợ xoay 360 độ hoàn toàn theo cả chiều kim đồng hồ và ngược chiều kim đồng hồ, mang lại sự linh hoạt để đáp ứng các hướng truyền khác nhau và yêu cầu lưu trữ cho cuộn thành phẩm, từ đó tạo điều kiện phối hợp liền mạch với xe đẩy dỡ hàng và thiết bị đóng gói của máy rạch thép hoàn toàn tự động.
Trang bị mộtmáy rạch thép hoàn toàn tự độngvới cánh tay lưu trữ cuộn dây quay vòng loại chéo nâng cao đáng kể mức độ tự động hóa của nó. Điều này làm giảm đáng kể nhu cầu can thiệp thủ công, từ đó giảm cường độ lao động chân tay liên quan đến các hoạt động thủ công và giảm thiểu tổn thất sản xuất do lỗi của con người. Trong quy trình sản xuất dây chuyền rạch thép hoàn toàn tự động truyền thống, sau khi quá trình rạch hoàn tất, cần phải vận hành cần trục thủ công để nâng các cuộn thành phẩm ra khỏi bộ thu hồi để đóng gói tiếp theo. Quá trình này không chỉ tốn thời gian mà còn dẫn đến thời gian ngừng hoạt động kéo dài của máy rạch thép hoàn toàn tự động trong khi chờ đợi, do đó ảnh hưởng nghiêm trọng đến hiệu quả sản xuất. Tuy nhiên, với sự tích hợp của bộ xử lý cuộn dây ngang tay, vấn đề này hoàn toàn được giải quyết: ngay sau khi máy rạch thép hoàn toàn tự động kết thúc hoạt động, một xe đẩy dỡ hàng sẽ tự động vận chuyển vật liệu thành phẩm đã xẻ đến bộ xử lý tay chéo. Sau đó, cánh tay chéo đảm nhiệm việc tiếp nhận và lưu trữ tạm thời các cuộn dây đã hoàn thiện, cho phép xe đẩy dỡ hàng ngay lập tức quay trở lại dây chuyền xẻ thép hoàn toàn tự động để hỗ trợ chu kỳ sản xuất tiếp theo—do đó đạt được sự tích hợp liền mạch giữa các giai đoạn rạch, dỡ hàng và lưu trữ.
Hệ thống truyền động gắn trên: Cổng xoay sử dụng hệ thống truyền động gắn trên — bao gồm các bánh răng hỗ trợ và động cơ — giúp bảo trì dễ dàng hơn. Thiết kế này đảm bảo cả sự ổn định hoạt động và độ tin cậy.
Định vị tín hiệu và cơ học: Cổng xoay sử dụng hệ thống định vị kết hợp kết hợp phát hiện dựa trên tín hiệu với các điểm dừng cơ học, đảm bảo chuyển động chính xác và vị trí chính xác của cuộn dây. Cơ chế định vị tiên tiến này đảm bảo hoạt động an toàn và hiệu quả cao.
Cấu trúc ổn định và đáng tin cậy: Cổng xoay có cấu trúc khung chắc chắn được thiết kế để hoạt động ổn định. Có khả năng dễ dàng hỗ trợ tải nặng, nó cung cấp một giải pháp an toàn và đáng tin cậy để xử lý các cuộn dây lớn, nặng.
Bạn có muốn tìm hiểu thêm về chức năng của các thành phần khác trong mộtdây chuyền rạch thép hoàn toàn tự động? Hãy liên hệ trực tiếp với KINGREAL STEEL SLITTER!
