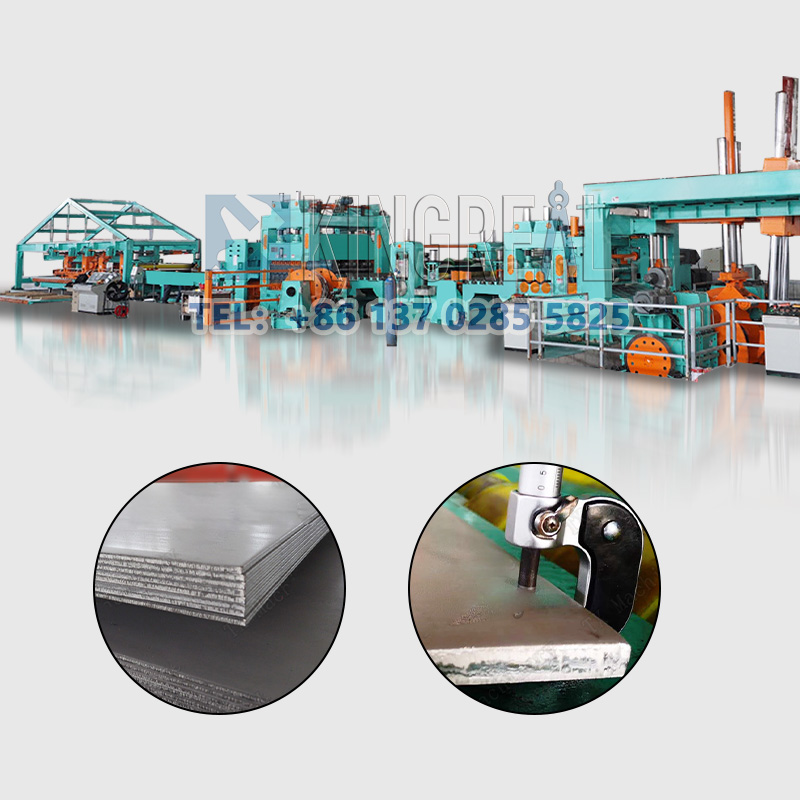

KINGREAL là một trong những Nhà sản xuất dây chuyền cắt theo chiều dài hạng nặng chuyên nghiệp, có thể xử lý độ dày cuộn từ 6-20MM, trọng lượng cuộn lên tới 30 Tấn trở lên. Đường cắt khổ lớn theo chiều dài - 2024 KINGREAL
Máy đo hạng nặng cắt theo chiều dài - 2024 KINGREAL có thể cung cấp cả máy cắt theo chiều dài, máy cắt theo chiều dài tốc độ cao, đường cắt theo chiều dài đơn giản và máy cắt theo chiều dài khổ lớn này, có thể cắt chính xác theo chiều dài của thép cán nóng , thép cán nguội, thép không gỉ, thép silicon và các cuộn kim loại khác với thiết bị xếp chồng tự động cho quy trình sản xuất hoàn toàn tự động.
Do có độ bền cao, độ dẻo dai tốt, dễ gia công và tạo hình cũng như khả năng hàn tốt nên cuộn kim loại tấm dày được sử dụng rộng rãi trong các lĩnh vực công nghiệp khác nhau, đáp ứng nhu cầu của các ngành công nghiệp khác nhau. Nhu cầu về đường dây cắt theo chiều dài khổ lớn ngày càng tăng, việc xử lý cuộn kim loại tấm dày đáp ứng các yêu cầu cao hơn của thiết bị, từ việc san phẳng thiết bị cho đến cắt và xếp chồng. Yêu cầu về phạm vi chịu tải cao hơn nhiều so với các độ dày khác của tấm kim loại.
Dây chuyền cắt theo chiều dài khổ lớn KINGREAL được thiết kế đặc biệt để xử lý các cuộn dây có độ dày lên đến 6-20MM bằng máy trang trí, máy ép tóc, đo, cắt theo chiều dài máy và xếp chồng.
Tên |
Chi tiết |
Nguyên liệu thô |
Q235 nhân sự |
Độ dày tấm |
5.0~20.0mm |
Chiều rộng tấm |
900~2000mm |
Chiều rộng lưới đầu vào của máy |
2000mm |
Đường kính ngoài của cuộn dây |
Φ1000~Φ2200mm |
Đường kính bên trong của cuộn dây |
Φ550~Φ760mm |
Trọng lượng cuộn tối đa |
30T |
chiều dài xếp chồng |
1000 ~ 12000mm |
Độ chính xác của phán quyết |
≤±1.5mm/3M |
Độ chính xác theo đường chéo |
≤±1.5mm/3M |
Độ chính xác san lấp mặt bằng |
≤±2.0mm/M |
Tốc độ vận hành |
0 ~ 25m/phút |
Tổng công suất |
~500KW |
Chiều cao tâm máy |
1000mm |

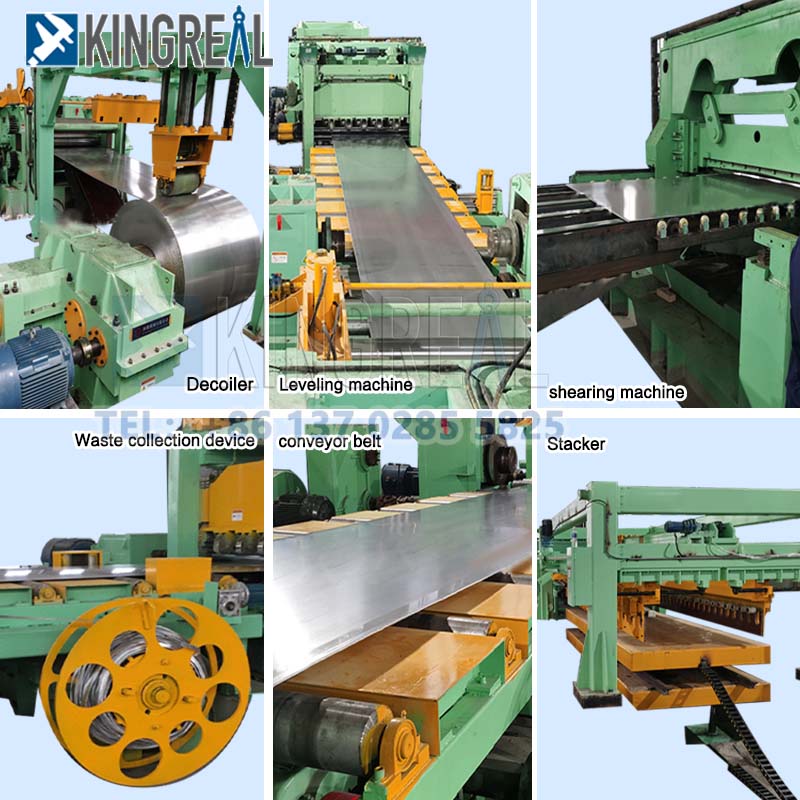

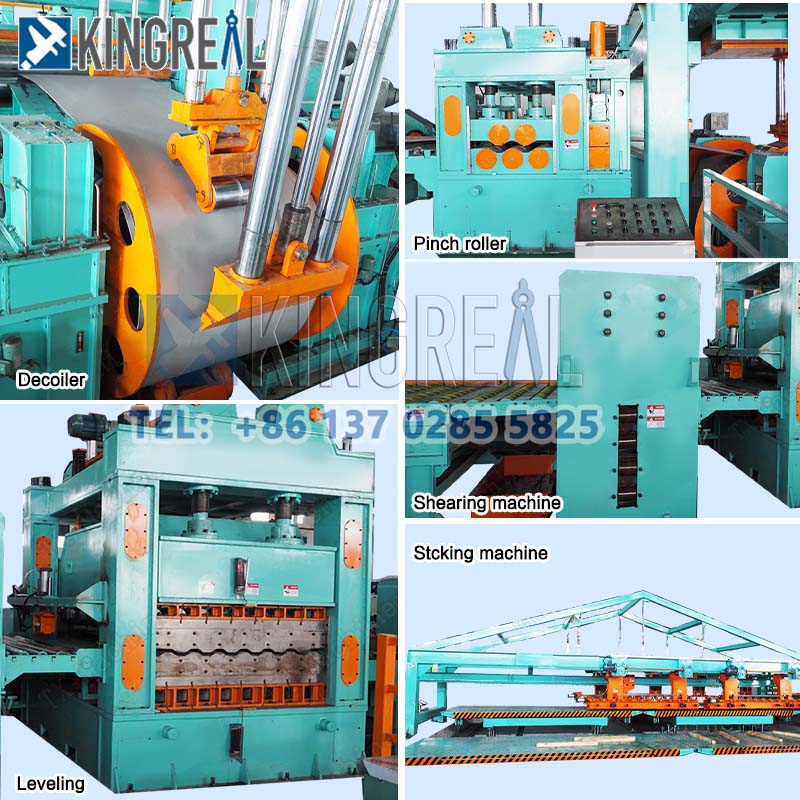

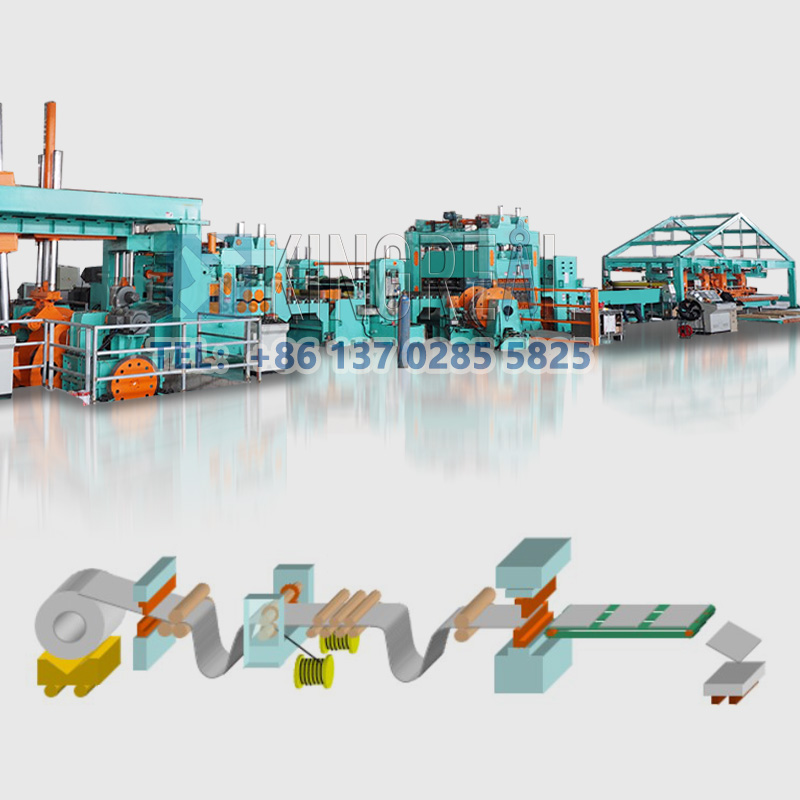

Máy trang trí thủy lực-- Máy thí điểm thủy lực khung--Máy san phẳng bảy cuộn--Tông đơ hai đầu -- Scarp Collector -- Máy san phẳng 11 cuộn -- Thiết bị định cỡ bằng khí nén -- Bộ cấp liệu đuôi xe -- Máy cắt thủy lực -- Máy xếp chồng

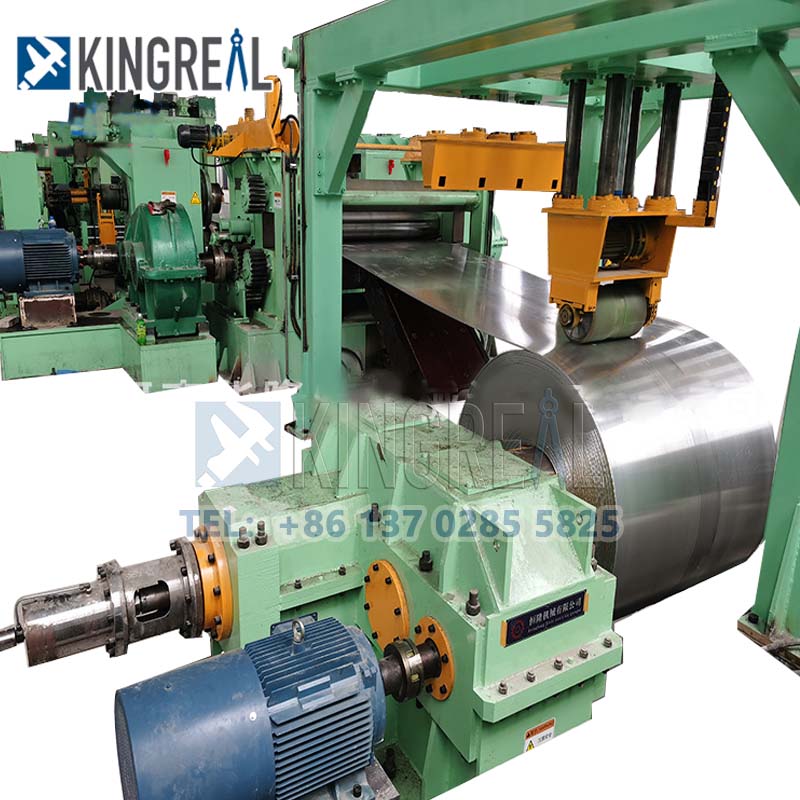

a.Công suất: 30T
b.Thông số kỹ thuật phanh: 4-DBH205
hành trình nâng khung c.material 650mm (nâng trực tiếp lên cuộn, có thể loại bỏ lớp lót vật liệu bằng thép)
d. Áp dụng cơ cấu loại áp suất đỉnh hình nón đôi ổ trục kép để kẹp cuộn thép, chuyển động của đầu thứ hai của đế máy được dẫn động bởi xi lanh thủy lực và có chức năng định tâm dẫn động đồng thời, trục chính ở đầu thứ hai của bộ tháo cuộn được thiết kế với thiết bị phanh đĩa khí nén.
Nó áp dụng cấu trúc kẹp và nạp hai con lăn và san lấp mặt bằng năm con lăn. Động cơ truyền động các con lăn trên và dưới thông qua hộp giảm tốc và hộp phân phối thông qua trục kết nối vạn năng, con lăn trên điều chỉnh và nhấn xuống để cấp liệu được thực hiện bởi xi lanh thủy lực, và con lăn trên điều chỉnh và nhấn xuống để cân bằng được thực hiện bằng năng lượng điện. Xem xét hoạt động đồng bộ của máy mầm non và máy chủ san lấp mặt bằng, việc điều khiển động cơ được điều khiển bởi hệ thống điều khiển DC dòng PARKER590C của Mỹ. Trục kết nối vạn năng thông qua trục vạn năng công nghiệp của nhà máy.
Đường kính con lăn san lấp mặt bằng: Φ220mm
Khoảng cách cuộn san lấp mặt bằng: 260mm
Số lượng con lăn: 2 + 5 con lăn
Vật liệu con lăn: Thép rèn GCr15 được tôi luyện và làm cứng tần số trung bình (HRC60)
Công suất động cơ chính: 132KW DC
Công suất điều chỉnh động cơ: 2-7,5KW
Bộ giảm tốc chính: JZQ850
Bộ giảm tốc điều chỉnh: Giảm xoay 2-BWY4
a.Chức năng: Ngăn chặn tấm bị biến dạng khi chạy và điều chỉnh tấm vào máy chính cân bằng. Nó bao gồm đế máy, con lăn giới hạn, bệ đỡ trượt, con lăn dẫn hướng và thiết bị điều chỉnh. Con lăn dẫn hướng dọc được cung cấp ở cả hai phía của chiều rộng tấm và khung con lăn dẫn hướng được cố định trên thanh trượt tương ứng, di chuyển thanh trượt trên cột dẫn hướng theo hướng chiều rộng của tấm thông qua động cơ bằng thanh dây thanh toán đai ốc, để thích ứng với các chiều rộng tấm khác nhau. Việc điều chỉnh được thực hiện bằng động cơ.
b.Phạm vi điều chỉnh: 900 ~ 2000mm
Vật liệu con lăn dẫn hướng: Gcr15(HRC60)
Động cơ điều chỉnh: 2 ~ 3KW
Bộ giảm tốc điều chỉnh: Bộ giảm tốc 2-WPDKS135Worm
Chức năng: Máy cắt chủ yếu thực hiện các nhiệm vụ cắt đầu, cắt đuôi, cắt cạnh, cắt dọc và cắt theo chiều dài.
Khả năng thích ứng vật liệu: Nó phù hợp với các tấm thép có độ dày và vật liệu khác nhau, chẳng hạn như thép carbon thông thường, thép hợp kim thấp chất lượng cao, thép hợp kim, thép đường ống và tấm thép không gỉ.
Mức độ tự động hóa: toàn bộ quá trình hoạt động tự động, giảm thao tác thủ công và nâng cao hiệu quả sản xuất.
Đo lường chính xác: với phép đo có độ chính xác cao để đảm bảo kích thước cắt chính xác.
Điều chỉnh khoảng cách lưỡi cắt: Khoảng cách bên lưỡi cắt có thể được điều chỉnh để đảm bảo chất lượng cắt.
a.Model: Phanh thủy lực
b.Số lần mỗi phút: 8~12 lần
c.Vật liệu lưỡi: Cr12Mov
d.Công suất động cơ: 55KW
Trạm cho ăn:
a.Nó bao gồm một khung, một bàn lăn xoay, một băng tải con lăn và một bộ nguồn. Chức năng của nó là đưa tấm phẳng vào máy ném.
b.Động cơ: 7.5KW
c.Reducer: Bộ giảm tốc xoay BWY4
Bộ cấp liệu chính:
a.Nó bao gồm đế máy, mảng bám, thanh trượt, con lăn ném và bộ nguồn. Ném vật liệu nâng và hạ con lăn trên để thực hiện bằng khí nén. Việc truyền tải là cơ khí. Chức năng của nó là đưa đĩa vào bàn đo sân.
b.Động cơ: 7.5KW
c.Reducer: Bộ giảm tốc xoay BWY4
Bàn xếp: Gồm các tấm thép và các đoạn thép được hàn lại với nhau. Chức năng của nó là xếp chồng tấm phẳng đã hiệu chuẩn. Chiều dài 12 mét.
Máy dự trữ khí nén: Nó bao gồm một bộ thiết bị cân bằng giới hạn dọc và ba bộ thiết bị cân bằng giới hạn ngang. Cả cơ chế giới hạn và điều chỉnh đều có thể được điều chỉnh theo các độ rộng bảng khác nhau và việc điều chỉnh là thủ công. Việc thực hiện chỉnh lưu vật liệu là một bộ truyền động khí nén.
|
|
|
1. Đầy đủ các dịch vụ tùy chỉnh, theo nhu cầu sản xuất tấm của khách hàng để cung cấp thiết kế bản vẽ dây chuyền sản xuất Cắt theo chiều dài, có thể được cấu hình với sự lựa chọn.
2. Cung cấp các cấu hình khác nhau cho dòng CTL, chẳng hạn như xe đẩy tải, thiết bị cắt tỉa, xếp chồng tự động, xả tự động, v.v.; thực hiện sản xuất hoàn toàn tự động.
3. Cung cấp nhiều loại phụ kiện để đảm bảo sự ổn định và tuổi thọ của Dây chuyền CTL;
4. các kỹ sư đảm bảo dịch vụ hậu mãi tại địa phương, có thể hướng dẫn lắp đặt Đường cắt theo chiều dài tại chỗ.
5. Dịch vụ hậu mãi trực tuyến 24/7, giải đáp kỹ thuật.
