Máy rạch cuộn đầu đôi

Máy rạch cuộn hai đầu KINGREAL STEEL SLITTER được trang bị hai đầu rạch độc lập, có thể xử lý đồng thời nhiều đoạn cuộn, cải thiện đáng kể hiệu quả sản xuất. Máy rạch cuộn có đầu xẻ kép tăng tính linh hoạt của chiều rộng rạch và giảm thời gian ngừng hoạt động trong quá trình chuyển đổi, khiến nó trở thành lựa chọn lý tưởng cho môi trường sản xuất khối lượng lớn.

Gửi yêu cầu Tải xuống PDF

Mô tả Sản phẩm

Video Giới thiệu Máy rạch cuộn đầu xẻ đôi

Mô tả về máy rạch cuộn đầu đôi

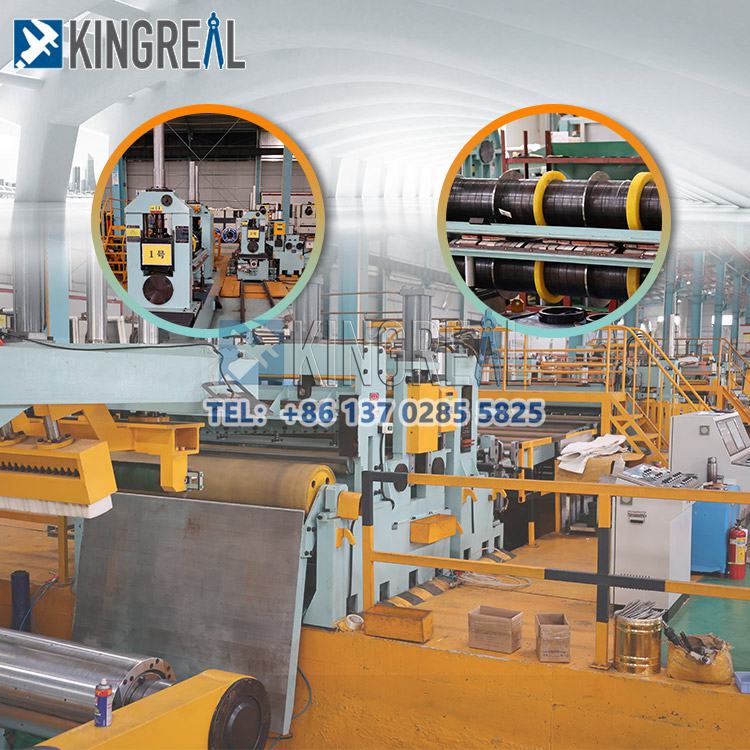

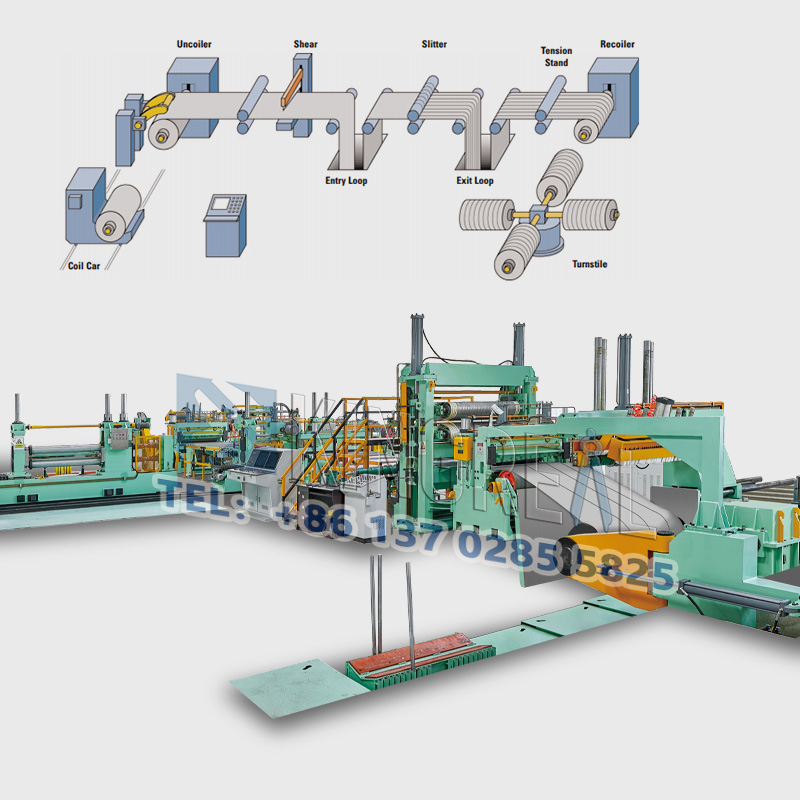

Double Slitter head Coil Slitting Machine-1

Máy rạch cuộn đôi đầu KINGREAL STEEL SLITTER là một trong những sản phẩm nổi bật nhất của chúng tôi. Để tối đa hóa tốc độ rạch của máy rạch cuộn đầu xẻ đôi, KINGREAL STEEL SLITTER đã thiết kế máy rạch cuộn đầu xẻ đôi này để giảm thời gian thay đế dao và nâng cao hiệu quả sản xuất. Tốc độ sản xuất tối đa đạt220m/phút.

Máy rạch cuộn dây hai đầu bao gồm một bộ tháo cuộn với một xe cuộn, một thiết bị kẹp và rạch đôi, một máy xén có độ chính xác cao để trao đổi nhanh, một máy cuộn giấy thải, một thanh dẫn hướng bên, một máy cuộn, một thiết bị căng và một máy cuộn thủy lực với xe cuộn.

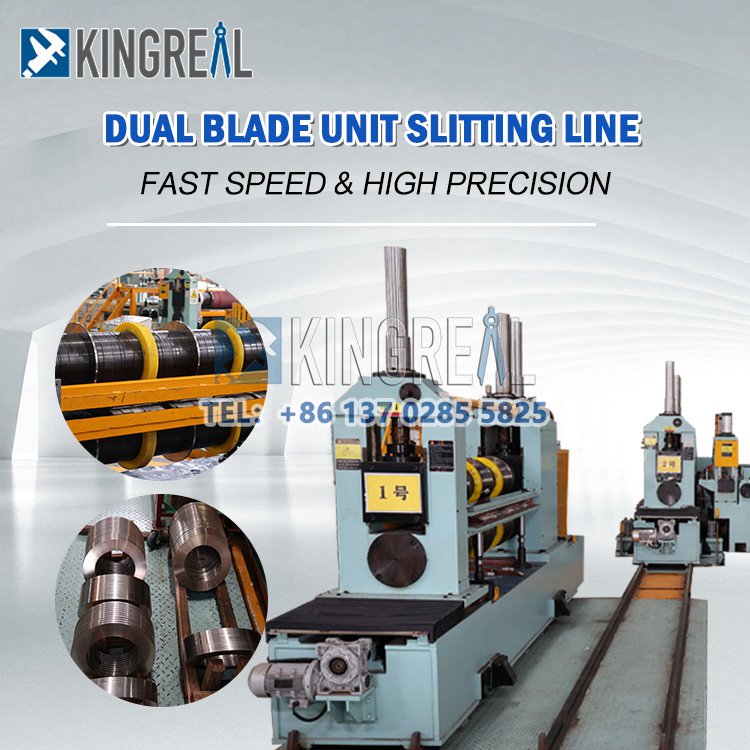

Giới thiệu dây chuyền rạch cuộn đầu đôi tốc độ cao

Biến đổi từ đầu xẻ này sang đầu xẻ khác: một bánh xe dành cho đầu xẻ đôi đi trên ray dọc, đầu xẻ thẳng hàng đi trên bánh xe, bánh xe di chuyển đầu xẻ còn lại hướng về phía Rạch ở vị trí thẳng, sau đó đầu kia di chuyển về vị trí thẳng, việc trao đổi chỉ mất 30 phút.

Các đầu rạch đôi có thể giống nhau hoặc một đầu có thể lớn hơn và đầu kia nhỏ hơn. Máy xẻ lớn hơn thích hợp để rạch có độ dày lớn hơn, trong khi máy xén nhỏ hơn thích hợp để rạch có độ dày nhỏ. Bằng cách này, đạt được hiệu suất có độ chính xác cao, hiệu quả cao.

Đầu rạch đôi làm tăng tính linh hoạt và hiệu quả của máy rạch cuộn đầu đôi và rất phổ biến với các nhà máy thép lớn đòi hỏi khối lượng cuộn rạch lớn.

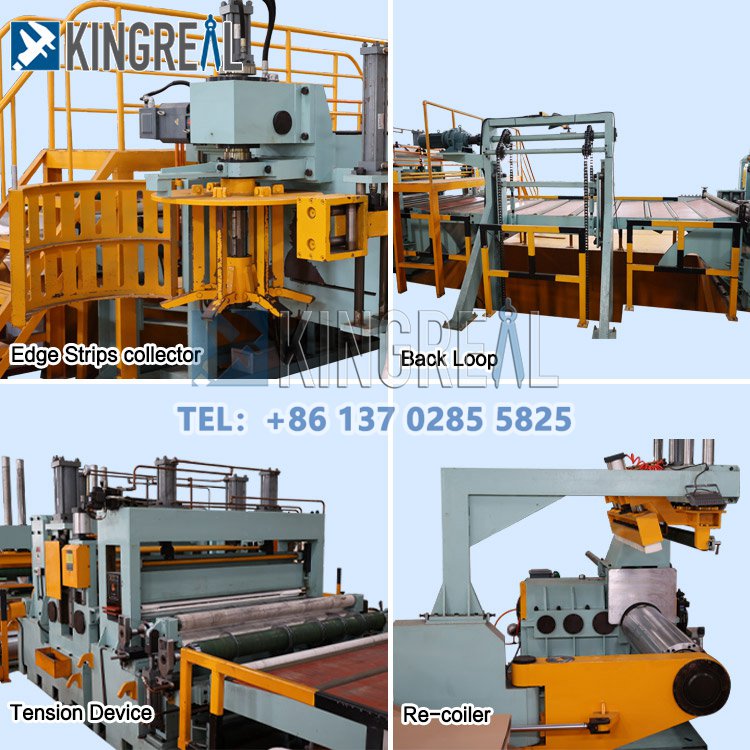

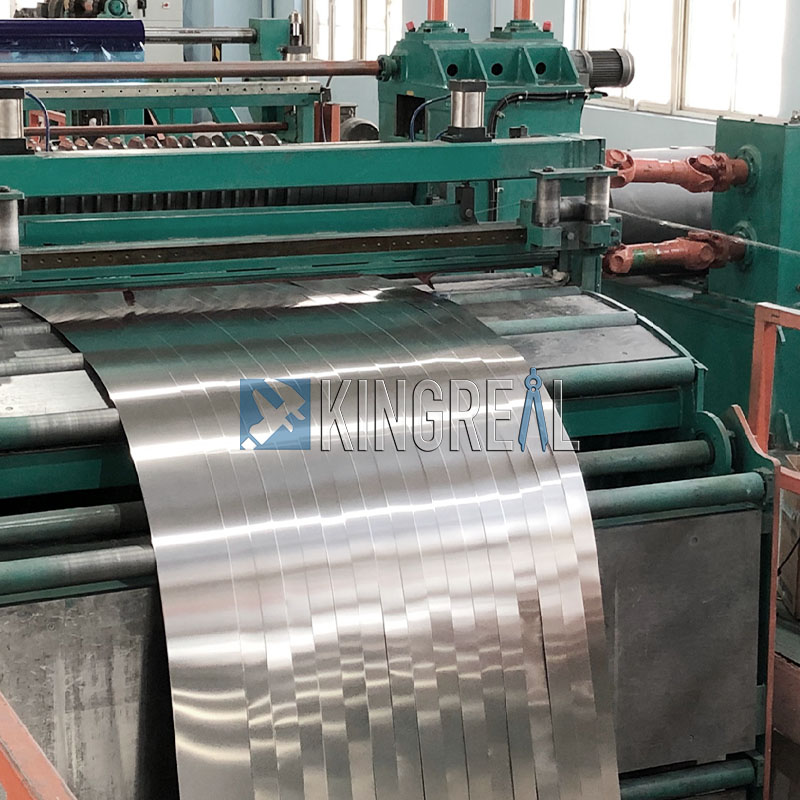

double slitter head coil slitting machine-2

Quy trình làm việc của máy rạch cuộn đầu đôi

Bộ trang trí → Cắt và cắt → Hướng dẫn → Máy rạch → Vật liệu cạnh cuộn → Độ căng → Tua lại → Dỡ các cuộn nhỏ → Đóng gói

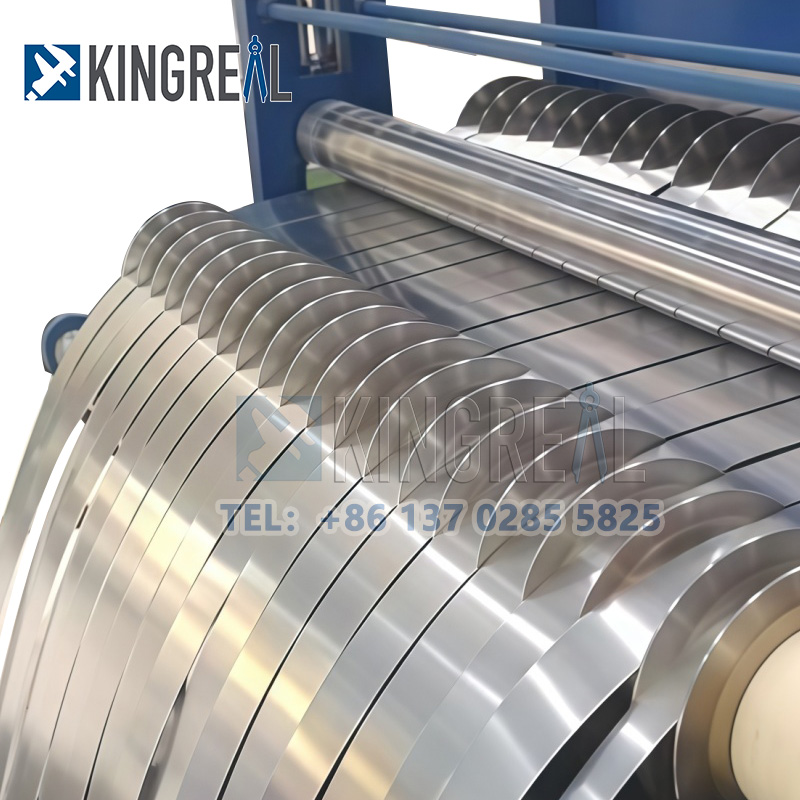

double slitter head coil slitting machine

Thông số máy rạch cuộn đầu đôi

Chất liệu của nguyên liệu	thép không gỉ, thép cán nguội.
Độ dày nguyên liệu	0,2mm-2,0mm
Chiều rộng nguyên liệu	300-1550mm
Đường kính bên trong cuộn nguyên liệu	Φ508mm
Đường kính ngoài cuộn nguyên liệu	Φ1800mm
Trọng lượng khối lượng nguyên liệu	12 tấn
Tốc độ rạch	0-80m/phút (làm việc bình thường)
Tổng công suất	khoảng 150KW
Diện tích sàn	khoảng 18m × 6m

KHÔNG.	Tên	Đơn vị
1	Xe đẩy tải cuộn	1 đơn vị
2	Bộ trang trí thủy lực với thiết bị tháo cuộn	1 bộ
3	Xẻng nguyên liệu, kẹp 2 con lăn, máy cắt thủy lực	1 bộ
4	Cầu vòng số 1	1 đơn vị
5	Hướng dẫn căn chỉnh	1 đơn vị
6	Máy rạch cuộn dây chính	1 bộ
7	Người thu gom phế liệu	1 bộ
8	sức mạnh tháo gỡ	1 bộ
9	Trạm căng thủy lực	1 bộ
10	Máy tháo cuộn	1 bộ
11	Xe đẩy dỡ hàng	1 đơn vị

Ưu điểm của máy rạch cuộn đầu đôi

Tốc độ 220m/phút đối với máy rạch cuộn dây hai đầu

Máy rạch cuộn hai đầu đạt tốc độ máy rạch 220m/phút bằng cách giảm thời gian thay giá đỡ dụng cụ, nâng cao hiệu quả sản xuất và nâng cao lợi ích kinh tế cho khách hàng.

Máy làm thẳng cho máy rạch cuộn đầu xẻ đôi

Máy làm thẳng là một thiết bị trên máy rạch cuộn dây hai đầu có độ chính xác cao, dùng để làm thẳng cuộn dây kim loại và loại bỏ các nếp nhăn trên bề mặt cuộn dây.

Chi tiết linh kiện cho máy rạch cuộn đầu xẻ đôi

● Thiết bị tháo cuộn và tháo cuộn thủy lực

Kết cấu	Khung hàn thép tấm, trục gá giãn nở và co lại bằng thủy lực
Số lượng	1 bộ
Chịu tải	20T
Đường kính trong của cuộn thép	Φ508mm
Đường kính ngoài của cuộn thép	TỐI ĐA: Φ1800mm
sức mạnh tháo gỡ	động cơ 11KW;

● Đầu tấm, vật liệu chì, máy san phẳng, đầu cắt tấm

Kết cấu	Đế và khung thép tấm hàn
Số lượng	1
Vật liệu	GCr15
Số lượng/đường kính cuộn nhúm	2×Φ180mm
Công suất động cơ chính	Diện tích sàn

● Máy rạch chính

kết cấu	Khung thép chịu lực hàn và thanh trượt, nguồn thủy lực
Số lượng	1 bộ
hình dạng kéo	Kéo bốn mặt, có thể sử dụng cả bốn lưỡi
Chất liệu lưỡi	Cr12MoV
Nguồn gốc lưỡi	An Huy
