Máy cắt theo chiều dài bằng máy cắt bay

KINGREAL cung cấp Máy cắt theo chiều dài có tính năng cắt bay, tốc độ có thể lên tới 80M/phút, có thể mang lại nhiều lợi ích sản xuất hơn cho khách hàng ở sản lượng cắt kim loại theo chiều dài.

Gửi yêu cầu Tải xuống PDF

Mô tả Sản phẩm

Hiển thị video:

Cắt theo chiều dài đường - Sản xuất tốc độ cao cắt bay

KINGREAL STEEL SLITTER là nhà sản xuất và sản xuất chuyên biệt trong lĩnh vực dây chuyền cắt theo chiều dài và cam kết mang đến những giải pháp tối ưu cho khách hàng của mình.

Tùy thuộc vào công suất cắt kim loại yêu cầu của khách hàng, phạm vi nguyên liệu thô cần gia công và nhu cầu sản xuất của nhà máy.

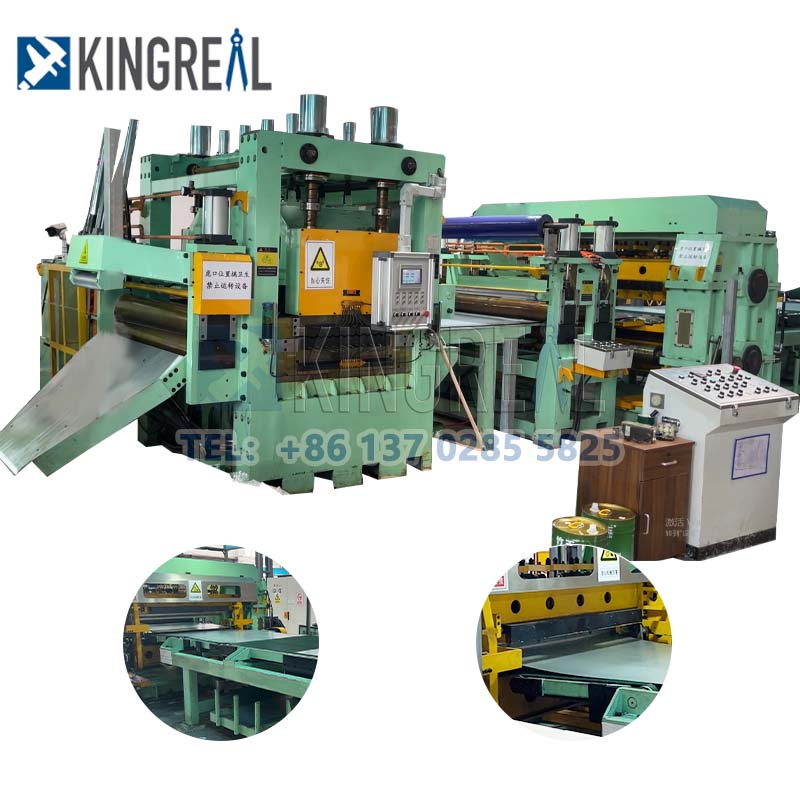

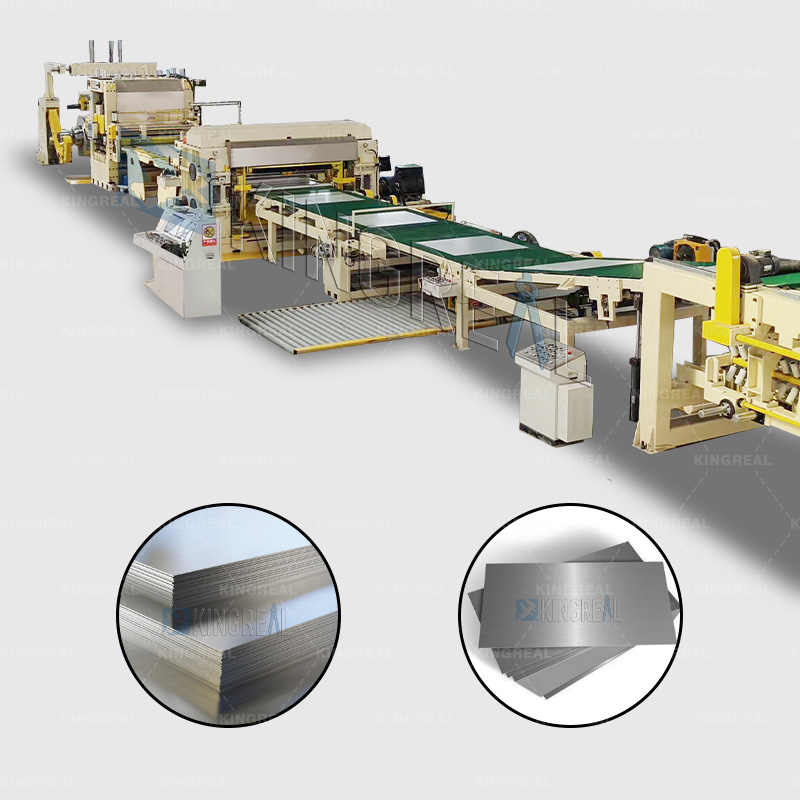

Máy cắt theo chiều dài với máy cắt bay là máy công nghiệp để cắt các dải kim loại liên tục thành các tấm hoặc tấm có độ dài cụ thể. Thiết kế KINGREAL trong Fly Shearing

thực hiện cắt các dải kim loại tự động và chính xác liên tục mà không dừng lại khi di chuyển tốc độ cao, tốc độ có thể lên tới 80M/phút. Nó chủ yếu được sử dụng bằng thép,

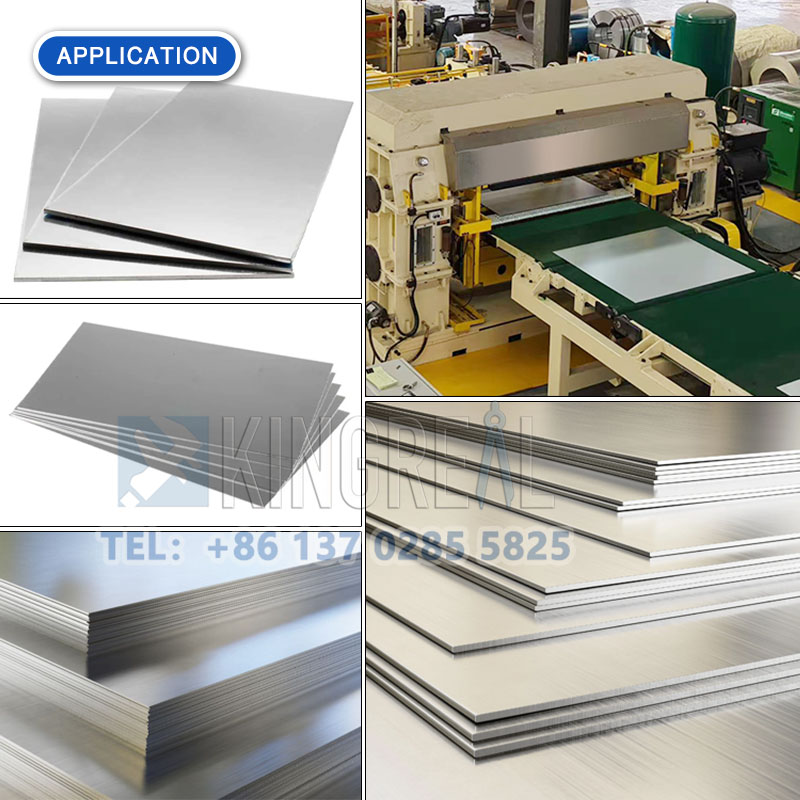

nhôm, đồng và các ngành công nghiệp gia công kim loại khác, và được sử dụng rộng rãi trong ô tô, thiết bị gia dụng, xây dựng và các lĩnh vực khác.

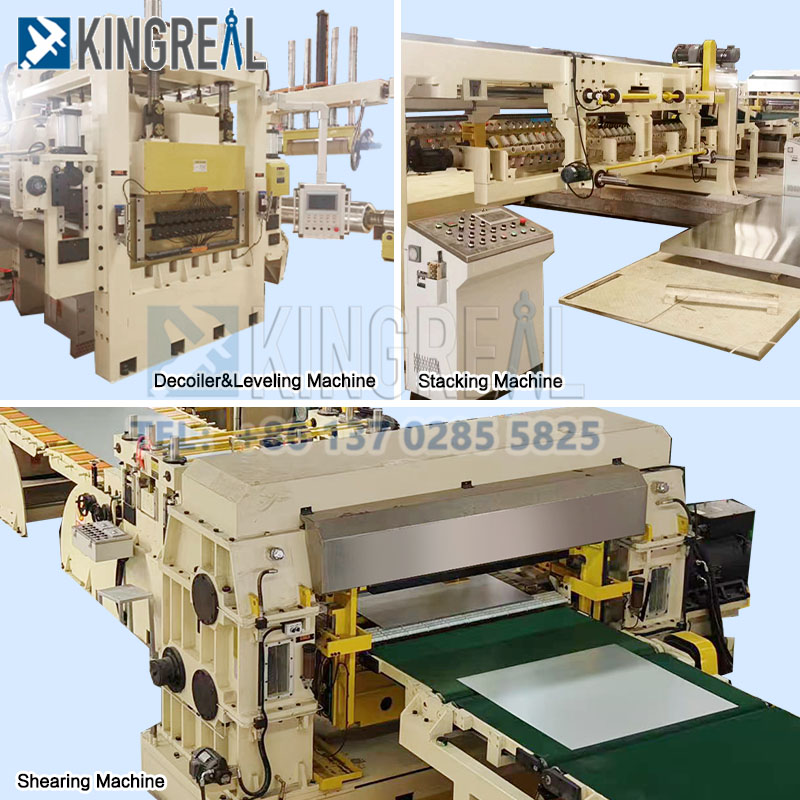

cut to length machine

Khi dây chuyền sản xuất đang hoạt động, bộ trang trí ở trạng thái cấp liệu. Sau khi vật liệu tấm đi vào máy san phẳng có độ chính xác cao 6 lớp 21 con lăn để san lấp mặt bằng, nó đi vào Bộ đo chiều dài NC bằng vòng lặp điều khiển bằng mắt điện và cơ cấu bên. Bộ đo chiều dài NC đặt kích thước sau đó nạp vật liệu cho bước tiếp theo Xoay Máy cắt; khi nạp NC đạt đến kích thước đã đặt. Máy cắt cắt bỏ vật liệu tấm và vật liệu tấm đã cắt được thiết bị vận chuyển xếp gọn gàng vào Máy xếp chồng sản phẩm và bệ nâng của tấm thép xếp chồng có thể tự động giảm khi chiều cao của tấm thép tăng lên; Khi đạt đến giá trị cài đặt của tấm, dây chuyền sản xuất sẽ tự động dừng. Lúc này, bệ nâng sẽ được hạ xuống bằng điều khiển bằng tay, xe đẩy xả sẽ được dẫn ra ngoài và một xe đẩy xả khác sẽ được dẫn vào cùng lúc, sẽ bước vào chu trình làm việc tiếp theo.

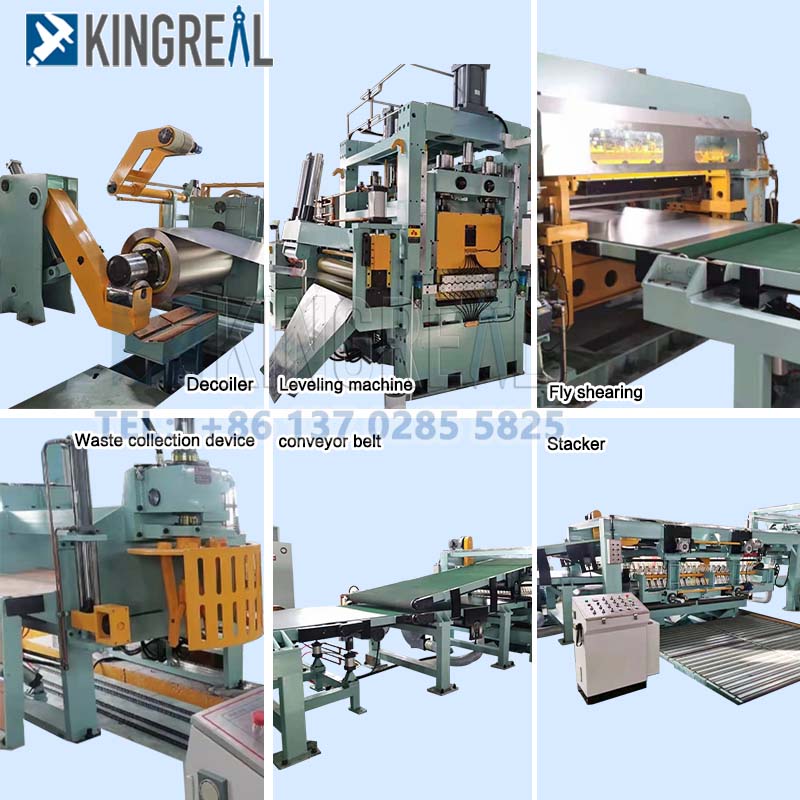

Thành phần dòng sản phẩm CTL

Bảng nguyên liệu	1 đơn vị
Xe đẩy cho ăn	1 đơn vị
Hỗ trợ phụ phía trước	1 đơn vị
Uncoiler + Thiết bị tháo cuộn	1 bộ
Máy san lấp mặt bằng con lăn sáu lớp + Hệ thống tự làm sạch con lăn làm việc	1 đơn vị
Máy cán màng mặt trên	1 đơn vị
Vòng lặp ngắn	1 đơn vị
Thiết bị dẫn hướng bên	1 đơn vị
Máy đo chiều dài Pinch NC	1 đơn vị
Máy cắt ruồi	1 đơn vị
Máy vận chuyển	1 đơn vị
Máy xếp sản phẩm	1 đơn vị

Thông số kỹ thuật của máy cắt theo chiều dài

Nguyên liệu thô	THÉP CRC
độ dày	0,4-3,0mm
Chiều rộng	1500mm
Trọng lượng cuộn	20T
Chiều dài	500-6000mm
Dung sai chiều dài	L=2m<±0.3mm(2.0mm)
Dung sai đường chéo	L=2m<±0.5mm(2.0mm)
Tốc độ	0~80m/phút (Điều chỉnh tốc độ vô cấp)
Dải thông qua tốc độ	0 ~ 15m/phút
Điều khiển	Điều khiển chuyển đổi tần số AC

Tính năng về máy cắt theo chiều dài bằng máy cắt bay

Hiệu suất cao là một trong những đặc điểm nổi bật nhất của dòng CTL này. Thông qua việc thiết kế và ứng dụng thiết bị cắt bay, nó thực hiện việc cắt không ngừng trong quá trình chuyển động tốc độ cao của dải, đồng thời có thiết bị đo chiều dài, thiết bị cắt bay đảm bảo độ chính xác khi cắt.
Máy cắt theo chiều dài KINGREAL sử dụng con lăn mạ Chrome, con lăn bọc cao su, cốt liệu khí nén và các bộ phận khác để bảo vệ bề mặt thép.
Hiệu ứng san lấp mặt bằng có độ chính xác cao. Dây chuyền sản xuất CTL có thể được trang bị 21 bộ con lăn để san lấp mặt bằng có độ chính xác cao hoặc thiết bị máy san lấp mặt bằng kép để tháo cuộn và san lấp mặt bằng cuộn kim loại, có thể mang đến cho khách hàng những tấm kim loại phẳng và chất lượng cao hơn.
Cầu vòng có thể được lựa chọn hoặc tránh, hoàn toàn tùy theo nhu cầu sản xuất của khách hàng và việc sử dụng diện tích thực tế của nhà máy, điều này có thể làm cho Máy cắt theo chiều dài nhỏ gọn hơn, tiết kiệm không gian sàn và giảm quá trình xử lý thứ cấp của nhà máy. Đó là một lựa chọn tốt cho nhiều nhà sản xuất nhỏ.
Việc cung cấp thiết bị cắt là một tính năng bổ sung quan trọng để cắt các cạnh của dải kim loại trước khi chúng được cắt. Thiết bị cắt tỉa sẽ loại bỏ các gờ, vết không đều hoặc vật liệu thừa ở các cạnh của dải kim loại, đảm bảo các cạnh của tấm thành phẩm được mịn màng và gọn gàng. Có thể xử lý nhiều loại chiều rộng và độ dày dải khác nhau, làm tăng tính linh hoạt và khả năng thích ứng của máy.

Tính Năng Giới Thiệu Thiết Bị Cắt Ruồi Trong Dòng CTL

Hệ thống điều khiển đồng bộ:

Anâng caohệ thống điều khiển servo hoặc hệ thống điều khiển đồng bộ hóa được sử dụng để đảm bảoMũ lưỡi cắt bay được đồng bộ với tốc độ di chuyển của dải kim loại.

Hệ thống điều khiển có thể giám sát và điều chỉnh tốc độ dao theo thời gian thực để phù hợp với các chiều dài cắt khác nhau.nd dải tốc độ.

Vật liệu dụng cụ cường độ cao:

Dao thường được làm bằng thép hợp kim cường độ cao hoặc vật liệu cacbua vonfram có độ cứng cao và chống mài mòn để đảm bảo tuổi thọ cắt dài và chất lượng cắt ổn định.

Hình dạng và thiết kế góc của dao cũng được tối ưu hóa để giảm lực cản cắt và nâng cao kết quả cắt.

Thiết kế cân bằng động:

The knives and tool holders of the flying shear device are dynamically balanced design to ensure smooth operation in high-speed movement, reduce vibration, and improve cutting accuracy and equipment life.

Cơ chế dẫn hướng chính xác:

Được trang bị cơ cấu dẫn hướng có độ chính xác cao để đảm bảo dụng cụ cắt bay luôn duy trì đường cắt và vị trí chính xác trong quá trình cắt, nâng cao độ chính xác khi cắt.
