Máy rạch cuộn KINGREAL SLITTER SLITTER 1650mm là dòng rạch kim loại có tính năng nhất, có thể rạch cuộn tấm có độ dày 0,3-3mm và tua lại cuộn khe. KINGREAL SLITTER SLITTER đã sản xuất Máy rạch cuộn 1650mm cho khách hàng ở Hoa Kỳ, Mexico, Canada, Brazil, Thổ Nhĩ Kỳ và Ả Rập Saudi. Hãy liên hệ với chúng tôi để nhận được chương trình báo giá mới nhất!
Máy rạch cuộn KINGREAL STEEL SLITTER 1650MM được thiết kế để rạch và cuộn lại nhiều loại vật liệu khác nhau, chẳng hạn như thép, nhôm, GI, đồng và silicon. Dây chuyền rạch cuộn 1600mm này là một trong những thiết kế phổ biến nhất của dây chuyền rạch kim loại và sẽ đáp ứng nhu cầu của hầu hết các nhà máy xử lý rạch cuộn. Độ dày cuộn được xử lý nằm trong khoảng từ 0,3mm-3 mm và chiều rộng lên tới 1650mm.
|
nguyên liệu thô |
||
|
KHÔNG. |
Tên |
Đặc điểm kỹ thuật |
|
1 |
Vật liệu |
CR, Thép, Nhôm |
|
2 |
Độ dày cuộn |
0,3-3 triệu |
|
3 |
Chiều rộng cuộn dây |
500-1650MM |
|
4 |
ID cuộn dây |
2000mm |
|
5 |
Cuộn dây OD |
Φ508mm, Φ610mm |
|
6 |
Trọng lượng cuộn |
25T |
|
Đặc điểm kỹ thuật dây chuyền sản xuất |
||
|
1 |
Dải rạch |
Tối đa 25 |
|
2 |

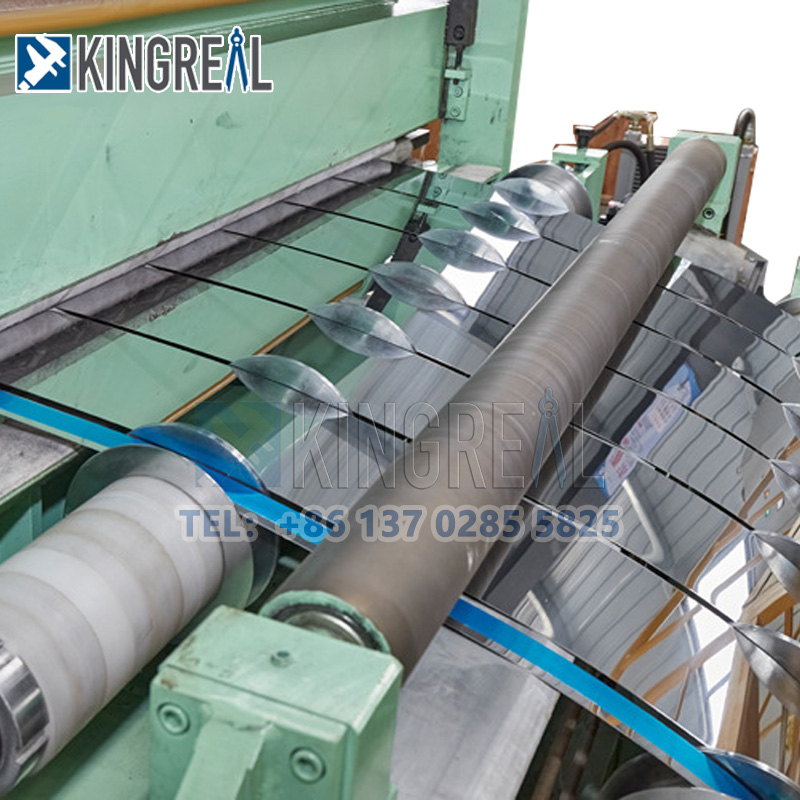

Máy rạch |
0-200M/phút |
|
3 |
Quyền lực |
380V/50Hz/3Ph |
|
4 |
Dung sai chiều rộng |
≤ ± 0,05mm |
|
5 |
Phạm vi chiều rộng cạnh phế liệu |
2-10mm |
|
6 |
Mũi khoan thành phẩm |
.030,03mm |

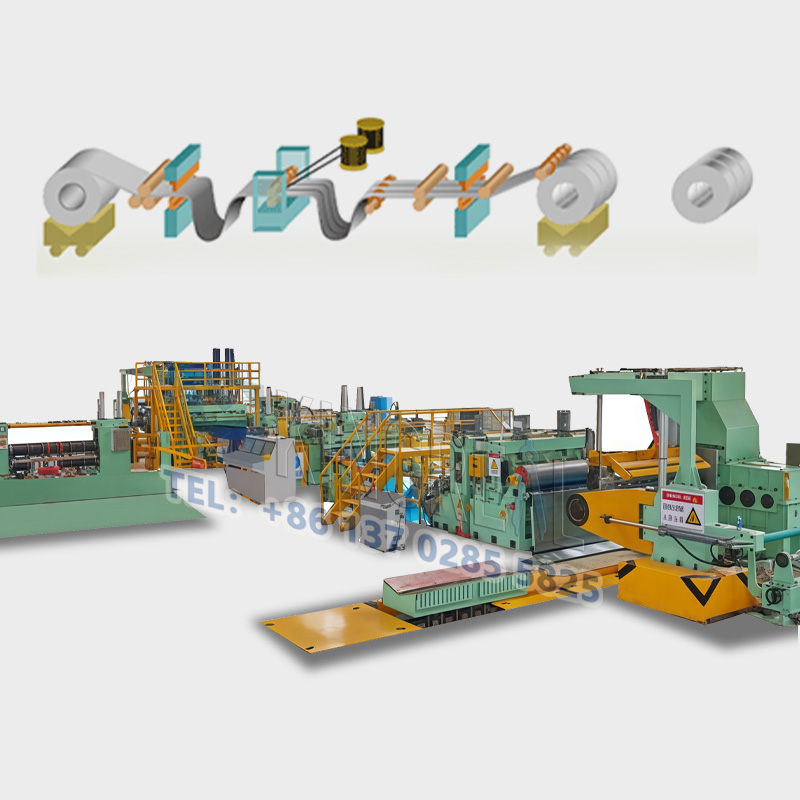

Cuộn dây tải xe đẩy - Định tâm dọc thủy lực của bộ trang trí - Bộ trang trí thủy lực - Kẹp và đòn bẩy - Kéo cắt đầu tấm - Cầu vòng - Máy rạch - Trạm căng - Tách - Máy quấn lại
Cấu tạo và công dụng: Dùng để cấp liệu cho máy uncoiler, vận chuyển thép cuộn từ bàn chứa đến tang cuốn của máy uncoiler, xe đẩy được điều khiển bằng động cơ thủy lực, việc nâng hạ được điều khiển bằng xi lanh thủy lực.
Cơ cấu nâng: xi lanh thủy lực và cấu trúc cột bốn thanh trượt, lực nâng do xi lanh cung cấp, xi lanh thúc đẩy việc nâng bàn chịu lực loại V, để đạt được chức năng lên xuống của cuộn thép.
Cơ cấu di chuyển: động cơ thủy lực và cấu trúc ray dẫn hướng song song, lực di chuyển được cung cấp bởi động cơ thủy lực, để xe đẩy di chuyển theo chiều ngang dọc theo hướng trục của trục chính của bộ tháo cuộn. Mỗi đầu ray có một khối giới hạn để ngăn xe đẩy trật bánh.
A. Chức năng:
Mang thép cuộn, giãn nở và siết chặt đường kính trong của cuộn dây, tháo cuộn và xả hoặc tái chế cuộn dây.
Hỗ trợ tấm cuộn và cung cấp lực căng cho dải thép, nó bao gồm khung, trục chính, cuộn mở rộng và co lại, thiết bị tháo và ép, hỗ trợ phụ trợ, thiết bị phanh và bộ phận nguồn.
B. Xây dựng
a) Khung chính: làm bằng thép, thép tấm A3, ghế chịu lực rèn thép #45 sau khi hàn, qua xử lý ủ định tính không bị biến dạng;
b) Trục xoay: được khoan từ thép tròn 40Cr, đường kính lỗ 85mm, được tôi luyện rồi cán tinh thành bề mặt làm việc có đường kính 190mm, khả năng chịu tải 25 tấn.
c) cuộn tăng và thu nhỏ: sử dụng dạng cuộn mở rộng kéo đẩy kiểu trượt; bốn tấm cong (thép số 45), cặp thanh trượt cắt dây, đường kính giãn nở: Ф470mm-520mm (cộng với ống bọc cao su để đạt Ф610mm); chiều dài làm việc hiệu quả của cuộn 1650mm, trục gá tổng thể để đảm bảo cuộn lên xuống khi đồng tâm.
|
Cấu trúc |
Đế hàn thép tấm, hộp số trợ lực, mảng và khung |
|
số lượng |
1 bộ |
|
Tốc độ rạch |
200M/phút |
|
Đường kính trục cắt |
Φ220mm×1900mm |
|
Vật liệu |
42CrMo |
|
Kích thước lưỡi |
Φ350mm×Φ220mm×10mm |
|
Công suất động cơ chính |
AC110Kw |
1. Máy rạch thép mạ kẽm có tác dụng gì?
2. Chức năng của máy rạch cuộn dải hẹp là gì?
3. snubber trong máy rạch thép mạ kẽm là gì?
4. Làm thế nào để đánh giá hiệu suất chi phí của dây chuyền rạch cuộn kim loại？
5.Làm thế nào để duy trì dây chuyền rạch cuộn thép không gỉ?
◆ Chuyên môn sản xuất sâu rộng
Với hơn 20 năm kinh nghiệm sản xuất và bán hàng, KINGREAL STEEL SLITTER là nhà sản xuất dày dặn kinh nghiệm chuyên về máy rạch kim loại. KINGREAL STEEL SLITTER đã cung cấp thành công các loại máy rạch kim loại khác nhau cho các quốc gia trên toàn cầu, bao gồm Việt Nam, Thổ Nhĩ Kỳ, Nga, Ấn Độ và Các Tiểu vương quốc Ả Rập Thống nhất. được khách hàng thừa nhận rộng rãi.
◆ Sức mạnh đội ngũ chuyên gia
KINGREAL STEEL SLITTER sở hữu đội ngũ kỹ thuật, bán hàng và sản xuất nội bộ của riêng mình. KINGREAL STEEL SLITTER có thể xử lý một cách chuyên nghiệp từng bước của quy trình, từ bán hàng, sản xuất đến vận chuyển.
◆ Hỗ trợ sau mua hàng được cung cấp
KINGREAL STEEL SLITTER cung cấp dịch vụ lắp đặt sau bán hàng trực tuyến và ngoại tuyến để đảm bảo việc lắp đặt và vận hành thích hợp của máy rạch kim loại.
Các tài nguyên trực tuyến bao gồm các video hướng dẫn và hướng dẫn kỹ thuật trực tuyến toàn diện; tài nguyên ngoại tuyến liên quan đến việc KINGREAL STEEL SLITTER gửi kỹ sư đến nhà máy địa phương của khách hàng để cung cấp hướng dẫn lắp đặt tại chỗ.
 |
 |
 |
 |
